汽车外观检测是项目有那些、主要包括什么？

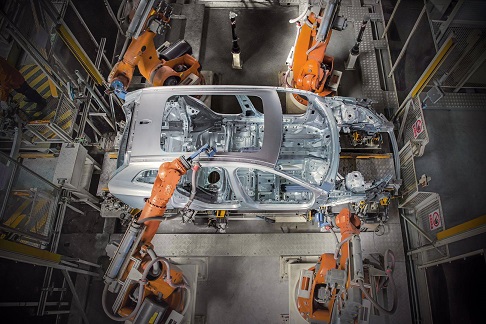

检测要求

• 全面性：能够对车辆的车身、车门、车窗、车顶、保险杠、大灯、尾灯、轮毂等各个部位进行检测，不放过任何一处外观缺陷和损伤。
• 准确性：精确识别并定位划痕、凹痕、掉漆、色差、变形、零部件缺失或损坏等各类问题，对于划痕的长度、深度，凹痕的面积、深度等参数能够进行量化评估，误差控制在极小范围内，确保检测结果的可靠性。
• 高效性：在短时间内完成对车辆外观的检测，以适应大规模车辆生产线上的快速检测需求，或者在汽车维修店、二手车交易市场等场景中提高检测效率，减少车辆等待时间。
• 适应性：适用于不同颜色、型号、材质的车辆，无论是金属漆、普通漆的车身，还是塑料、玻璃材质的部件，都能准确检测，并且能够在不同的光照条件下（如室内灯光、自然光）保持稳定的检测性能。

解决方案

• 图像采集系统：
  • 工业相机布置：采用多相机组合的方式，在车辆周围布置多个高分辨率（例如 500 万像素及以上）、高帧率（每秒 30 帧及以上）的工业相机，确保能够从不同角度全面覆盖车辆外观。如在车辆上方安装顶置相机，用于拍摄车顶全景；在车辆两侧分别设置侧置相机，从侧面捕捉车身侧面的细节；在车头和车尾布置前视和后视相机，重点检测前脸和后尾部分的部件。
  • 照明方案：配备专业的照明系统，包括环形光源、条形光源和穹顶光源等，根据不同的检测部位和需求进行组合使用，提供均匀、无阴影、高亮度的照明条件，以突出车辆表面的特征和缺陷。例如，在检测车身侧面时，使用条形光源从侧面斜向照射，增强划痕和凹痕的对比度；对于车顶等平面部位，采用穹顶光源进行均匀照明，避免反光影响图像质量。
  • 图像采集与传输：通过图像采集卡将工业相机采集到的图像数据传输到计算机中进行处理。图像采集卡应具备高速数据传输能力和稳定的性能，确保图像的实时采集和无丢失传输。
• 图像处理与分析软件：
  • 图像预处理：对采集到的图像进行灰度化、滤波、增强等预处理操作，去除噪声干扰，提高图像的清晰度和对比度。例如，采用高斯滤波去除图像中的椒盐噪声，通过直方图均衡化增强图像的整体对比度。
  • 特征提取：运用各种图像处理算法提取车辆外观的特征信息，包括边缘特征、纹理特征、颜色特征等。例如，使用 Canny 边缘检测算法提取车身轮廓和部件边缘，通过灰度共生矩阵计算图像的纹理特征，将图像从 RGB 颜色空间转换到 HSV 颜色空间进行颜色特征提取和分析。
  • 缺陷检测与识别：基于提取的特征，采用模式识别和机器学习算法对车辆外观缺陷进行检测和分类。例如，利用支持向量机（SVM）、卷积神经网络（CNN）等算法对划痕、凹痕、掉漆等缺陷进行识别和判断，并确定缺陷的位置、大小和严重程度。对于零部件的缺失或损坏，通过与标准车辆模型的特征对比进行检测。
  • 车辆型号识别：建立车辆型号数据库，提取不同车型的外观特征向量，采用分类算法（如神经网络）对车辆型号进行识别和匹配，快速确定检测车辆的具体型号。
• 检测结果输出与报告生成：
  • 可视化展示：将检测结果以直观的方式在计算机屏幕上展示，在车辆图像上标注出缺陷的位置和类型，使用不同的颜色和标记符号区分不同严重程度的缺陷，让检测人员能够一目了然地看到车辆外观的问题所在。
  • 数据统计与分析：对检测结果进行数据统计，包括缺陷数量、类型分布、严重程度比例等，生成详细的数据报表，为质量控制和生产管理提供数据支持。例如，在汽车生产线上，统计每批次车辆的外观缺陷情况，分析缺陷产生的原因和趋势，以便采取相应的改进措施。
  • 报告生成：自动生成车辆外观检测报告，报告内容包括车辆基本信息（如车架号、车型、颜色等）、检测时间、检测结果（详细列出所有检测到的缺陷）、缺陷评估（对每个缺陷的严重程度进行评估和说明）以及建议的处理措施（如修复方法、是否需要更换零部件等）。检测报告可以打印输出，也可以以电子文档的形式保存和传输。

应用配件

• 工业相机：
  • Basler acA2500 – 14gc：具有 2592×1944 像素的高分辨率，14fps 的帧率，低噪声、高灵敏度的特性，能够清晰捕捉车辆外观的细微细节，适用于高精度的外观检测需求。其紧凑的设计方便在检测系统中安装和布局，并且支持多种接口（如 GigE Vision），便于与计算机和其他设备连接。
• 镜头：
  • Fujinon HF12.5SA – 1：焦距为 12.5mm，光圈为 F1.4，具有低畸变、高分辨率和良好的光学性能，能够在较近的工作距离下提供较大的视场角，适合用于拍摄车辆表面的局部细节，如车门把手、后视镜等部位，确保对这些小部件的缺陷检测精度。
• 照明系统：
  • CCS 环形光源 LDR – 256 – W：采用白色 LED 灯珠，提供均匀、柔和的照明效果，可有效减少反光和阴影，常用于车辆外观检测中的平面部位（如引擎盖、后备箱盖等）的照明，突出表面的划痕、污渍等缺陷。
  • ReaLight 条形光源 SL – 100 – 30 – R：长度为 100mm，宽度为 30mm，红色光源，可从特定角度照射车辆侧面，增强车身线条和表面凹凸处的对比度，便于检测凹痕、变形等问题，尤其对于深色车辆的检测效果显著。
• 图像采集卡：
  • Matrox Solios eA：支持 PCIe Gen3 x4 接口，传输速率高达 4GB/s，能够同时处理多路高清图像数据的采集和传输，具备高精度的图像采集和处理能力，确保工业相机采集到的图像能够快速、稳定地传输到计算机中进行后续处理，保证检测系统的实时性和高效性。
