检测内容及要求

检测工件面积:

Φ10.16mm*高4.05mm的样件尺寸

检测内容:

1:侧面检测样件尺寸

2:底面检测样件内孔尺寸

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:900*800*1850 mm

型号:INTSOFT_302C

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器19寸

4:工业相机: 2套:1个侧面背光、1个底面背光

5:工业镜头: 2套:2套远心定焦镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘、直振、控制器)。

三:1侧面背光检测方式

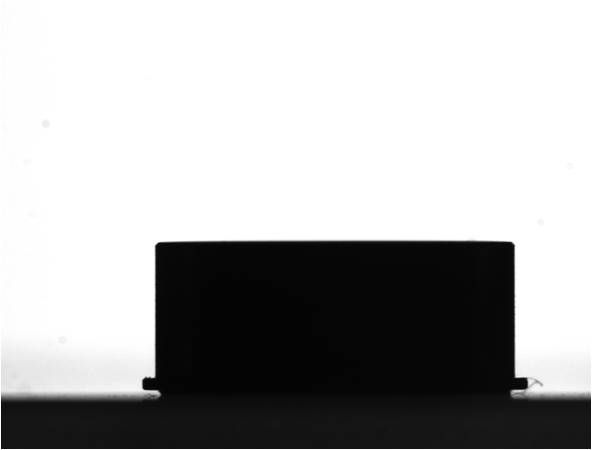

侧面背光检测效果原图:

闭油环表面外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1侧面背光检测方式

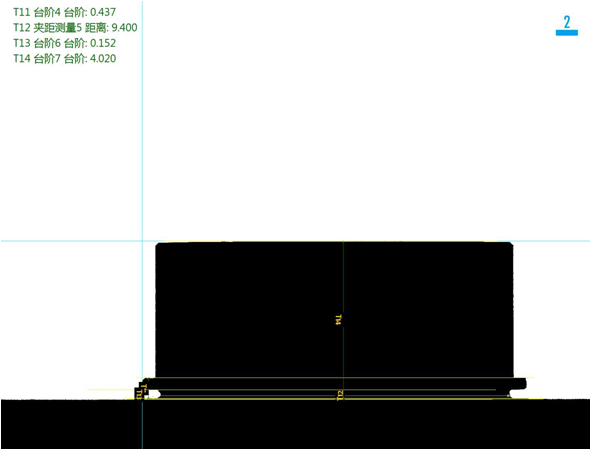

侧面背光检测良品分析图:OK

闭油环表面外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2底面背光检测方式

底面背光检测效果原图:

闭油环表面外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2底面背光检测方式

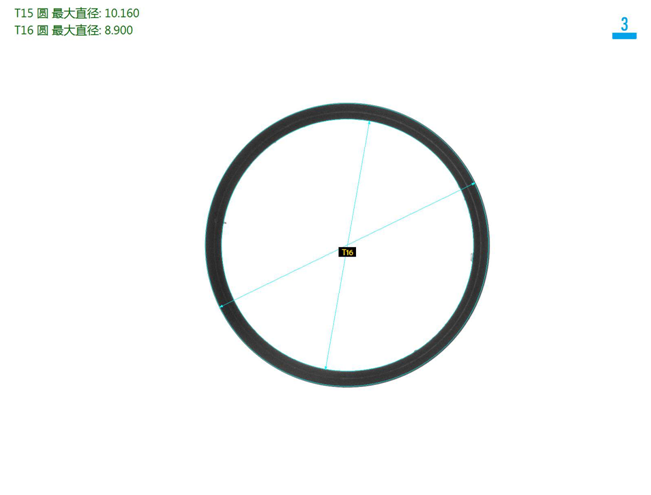

底面背光检测良品分析图:OK

闭油环表面外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

四.系统安装要求:

设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度:0-50摄氏度;

空气湿度:90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA

以上就是闭油环机器视觉检测方案,如果你的工业生产线中需要用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
