随着科技的发展,磁铁在工业中被运用的越来越多,包括各行各业,无论我们用的什么电子产品,绝大部分,都有磁铁在里面吧,这是个什么样的市场呀?相信业内的老板比我这个编辑懂得多了。进入主题,下面给大家介绍一个生成磁铁磁片时,解决生成过程中检测磁片的瑕疵缺陷的视觉检测案例:

一:检测内容及要求

检测工件面积:

长2.49mm*宽1.46mm*高0.96mm的样件外观尺寸检测

检测内容:

1:底部背光检测尺寸

2:侧面背光检测尺寸

3:侧面正光检测外观

4:顶部正光检测外观

5:底部正光检测外观

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量300-350件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸: 900*800*1850 mm

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机: 5套,1个底部正光 1个侧面背光 1个侧面正光 1个顶部正光 1个底部正光

5:工业镜头: 5套,5个FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

三:1 底部背光检测方式

底部背光检测良品效果分析图: OK

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1 底部背光检测方式

底部背光检测不良品效果分析图: NG

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 侧面背光检测方式

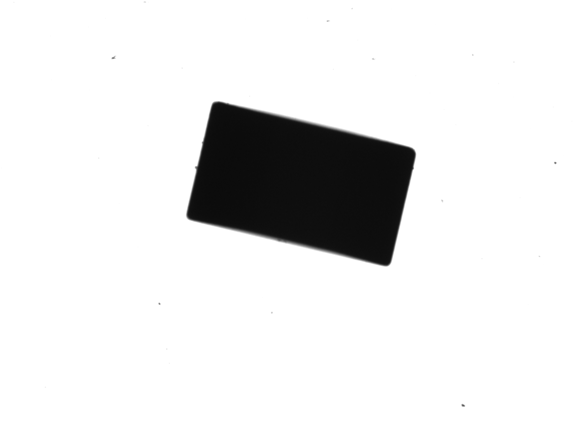

侧面背光检测效果原图:

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 侧面背光检测方式

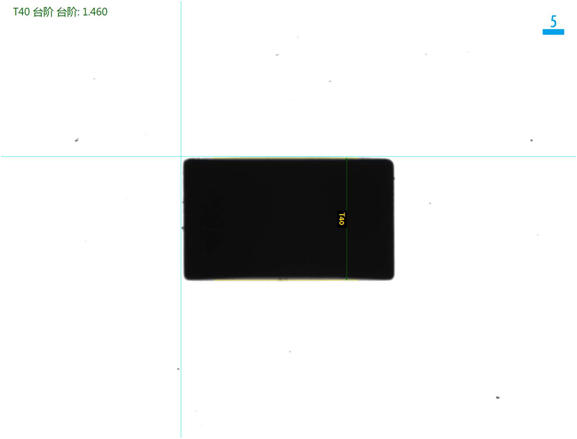

侧面背光检测良品效果分析图:OK

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 侧面背光检测方式

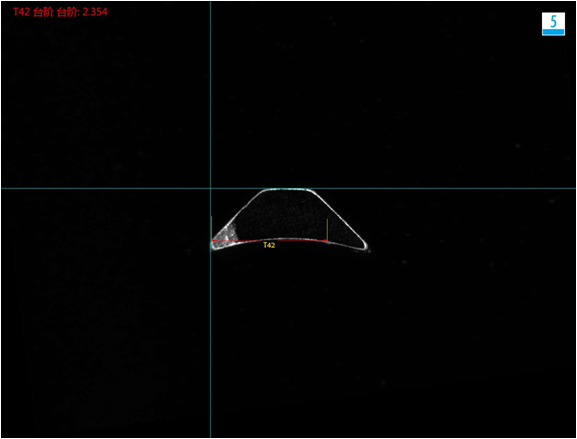

侧面背光检测不良品效果分析图:NG

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3 侧面正光检测方式

侧面正光检测良品效果分析图:OK

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3 侧面正光检测方式

侧面正光检测不良品(缺角)效果分析图:NG

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3 侧面正光检测方式

侧面正光检测不良品(电镀不良)效果分析图:NG

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:4 顶部正光检测方式

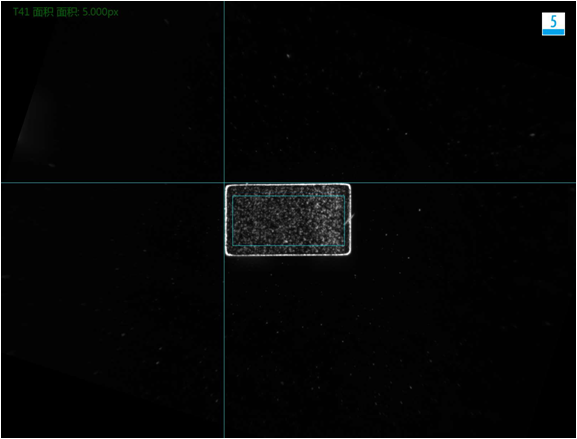

顶部正光检测良品效果分析图:OK

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:4 顶部正光检测方式

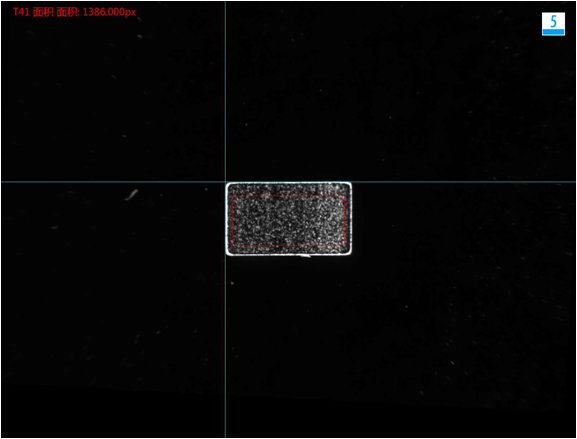

顶部正光检测不良品(缺角)效果分析图:NG

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:5 底部正光检测方式

底部正光检测不良品(缺角)效果分析图:NG

磁铁(磁芯)表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

四.系统安装要求:

设备放置的检测空间: 在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA

以上就是磁铁视觉检测设备方案,如果你的工业生产线中需要用到视觉检测类的技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
