测内容及要求检测内容: 最大尺寸长30mm*宽10mm的产品的荧光涂层检测

序号 检测位置 检测方式 是否可检 备注
1 荧光检测 顶部正光 可检 局部检测

注明:自动化检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于60件(取决于产品送料速度)。
二、设备组成及主要机构设备型号:YTD-T300非标定制机 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量 备注
1 视觉检测软件 盈泰德 1套 数据可上传
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 1套
5 相机调节伺服模组 盈泰德定制 1套
6 工业镜头 FA高清光学工业镜头 1套
7 光源 定制光学自适应光源 1套
8 检测平台 客供 1套

三、样件测试图片:

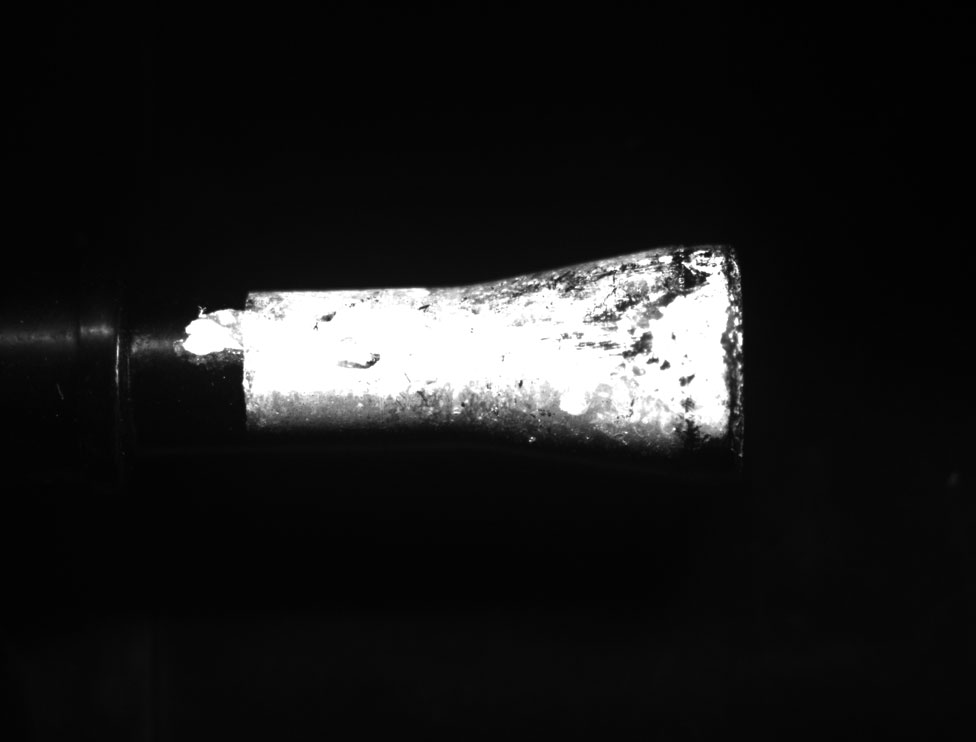

正光检测原图:

螺杆涂层表面外观瑕疵缺陷视觉自动检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

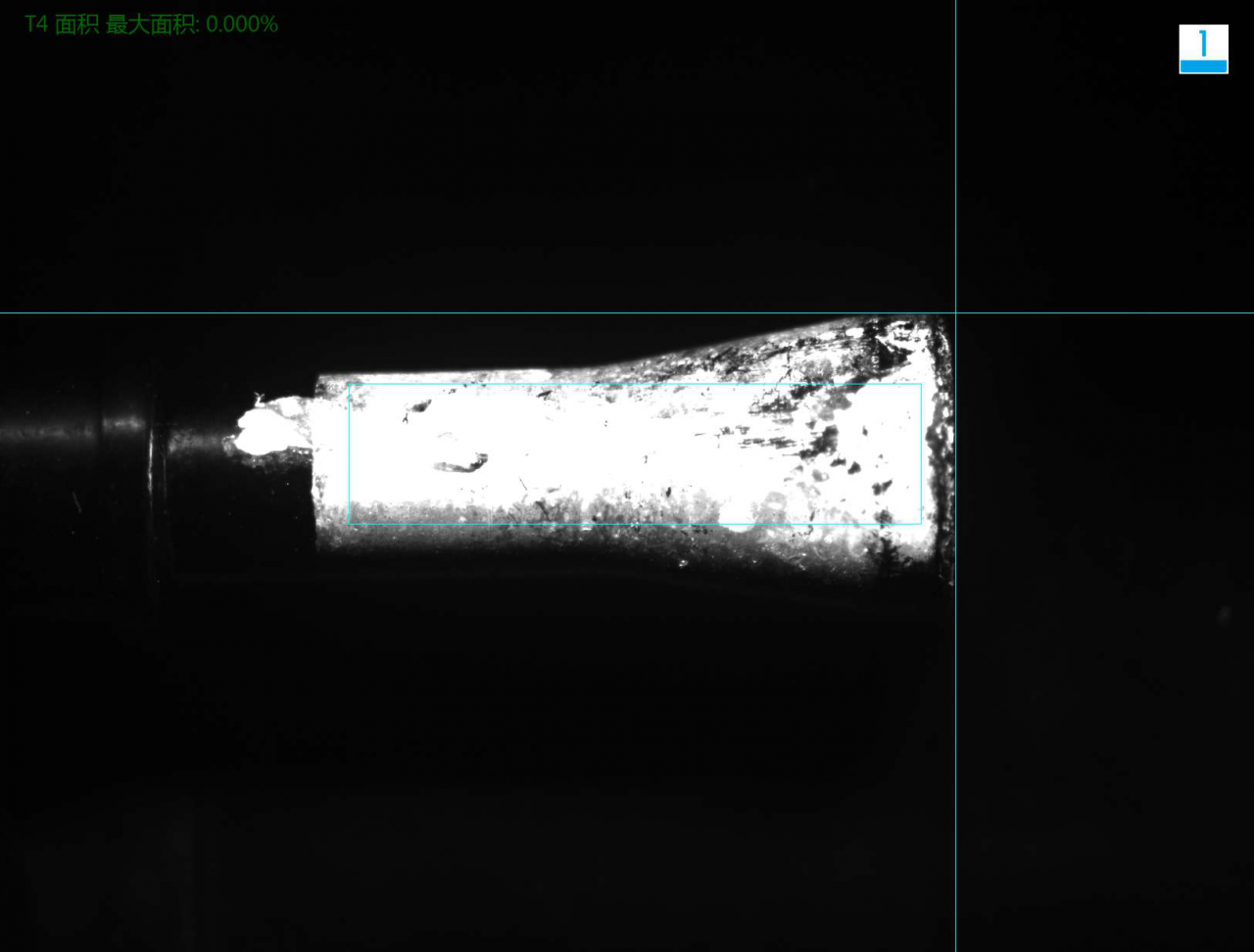

正光检测良品分析图(局部):OK

螺杆涂层表面外观瑕疵缺陷视觉自动检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

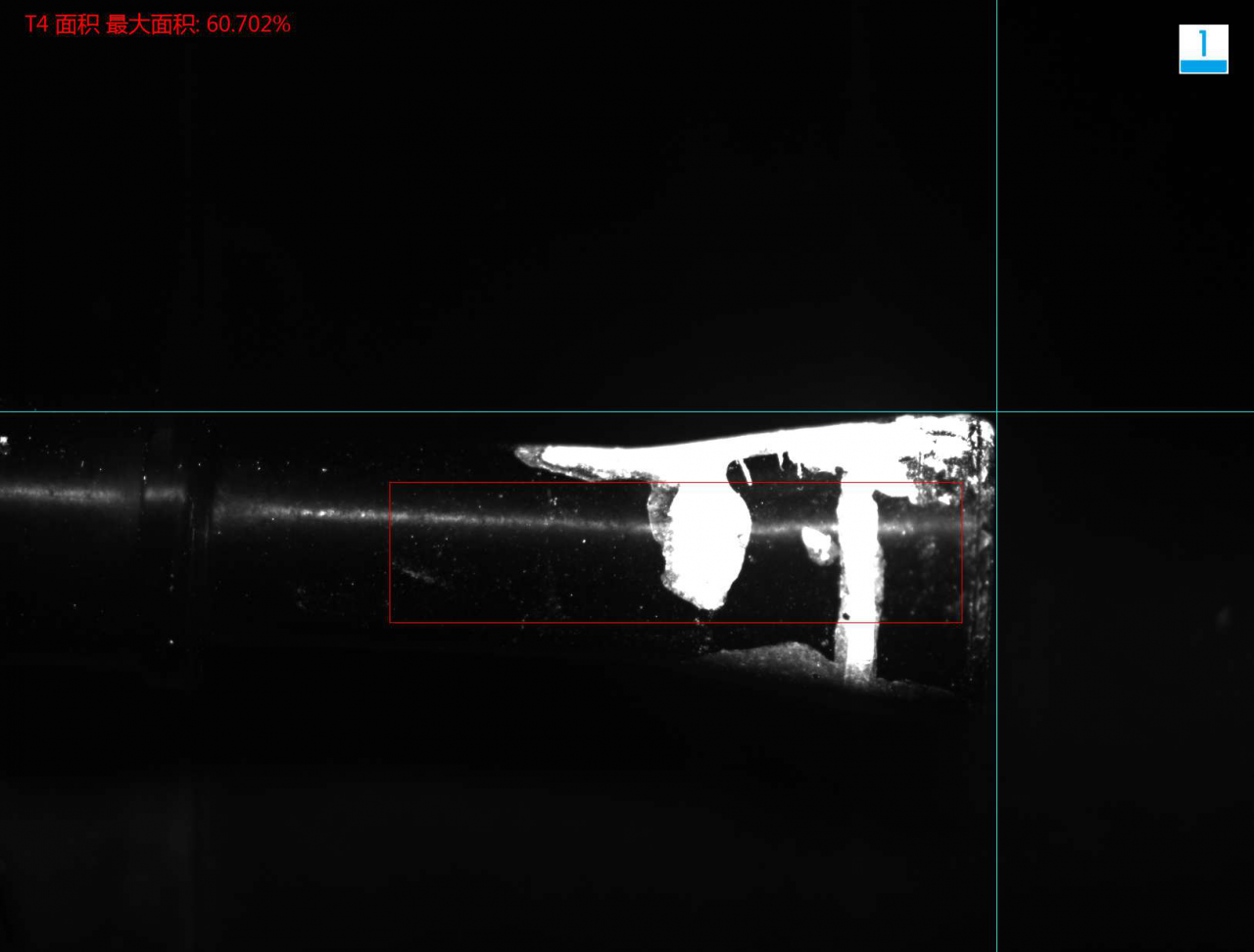

正光检测不良品分析图(局部):NG

螺杆涂层表面外观瑕疵缺陷视觉自动检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

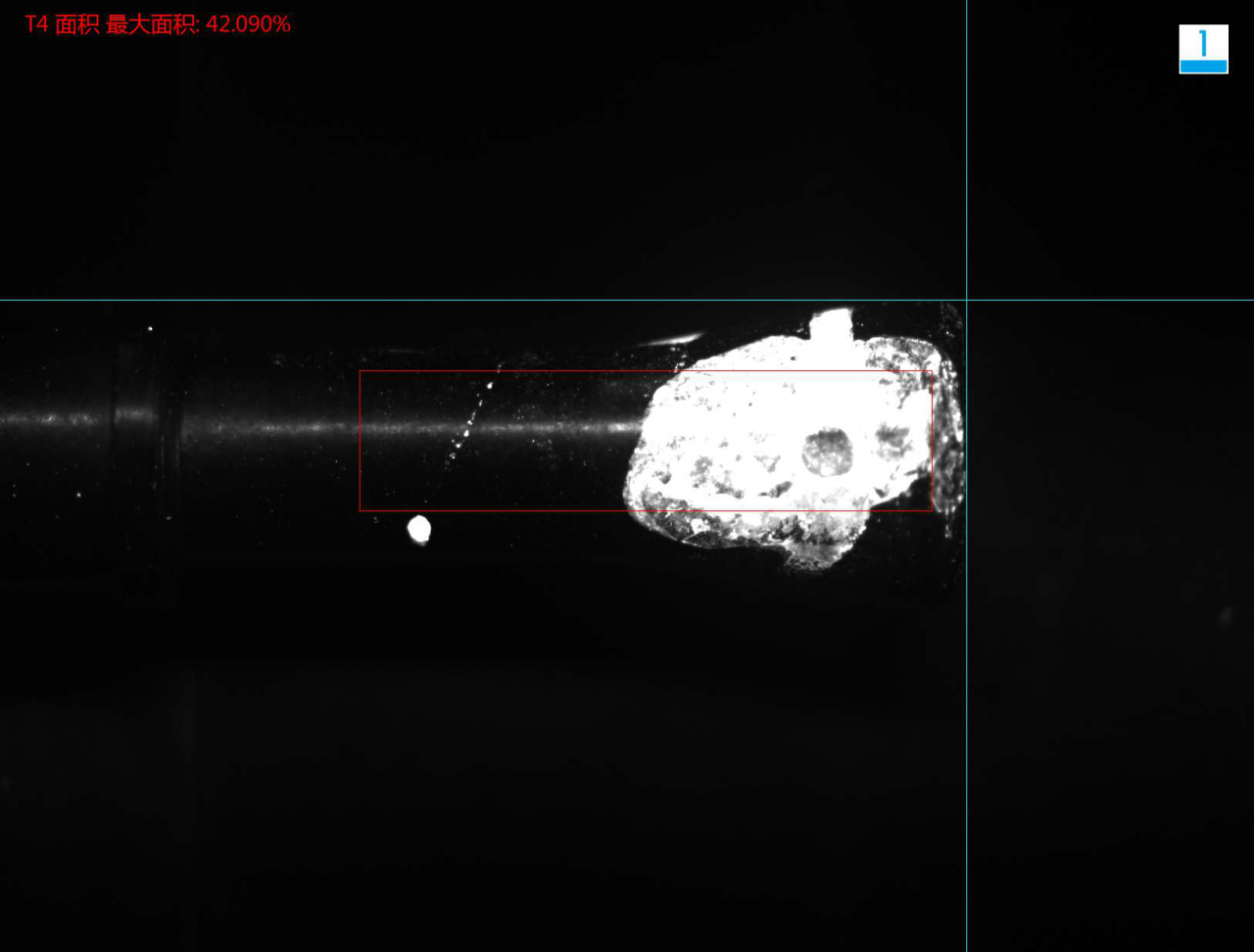

正光检测不良品分析图(局部):NG

螺杆涂层表面外观瑕疵缺陷视觉自动检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测
