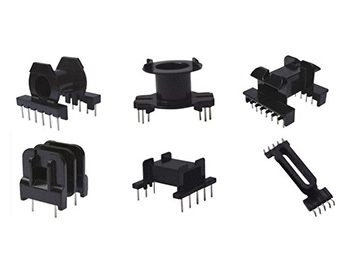

下面,给大家介绍一个绕线骨架表面外观瑕疵缺陷视觉检测案例。
绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

一:检测内容及要求

检测工件面积:

直径5-29毫米的骨架正面积,侧面外观检测

检测内容:

1:破损面在样件两侧可检,在其它位置无法检测.

2:脚部氧化,在外表清晰可见可检测,内侧无法检测.

3;脚歪,缺脚检测,脚间有异物检测.

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量100-600件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:900*800*1850 mm

型号:INTSOFT_302C

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器19寸

4:工业相机: 6套,分别顶部检测脚歪,氧化,左侧部件缺损,右侧部件缺损

侧面背光检测脚歪,底部检测氧化,缺脚,底部检测脚间异物.

5:工业镜头: 6套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

三:1底部检测方式

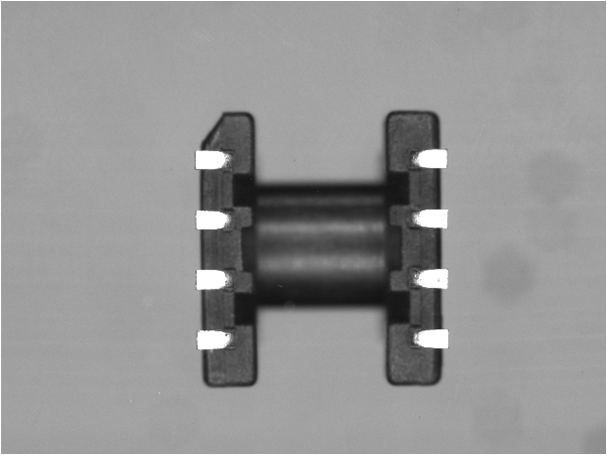

底部检测效果原图:

绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1底部检测方式

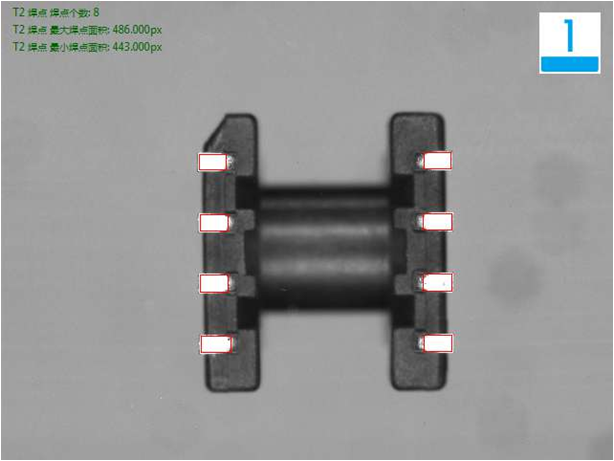

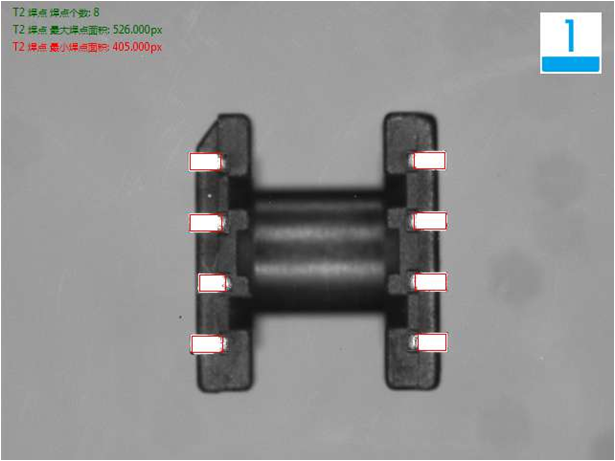

底部检测良品效果分析图:OK

绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1底部检测方式

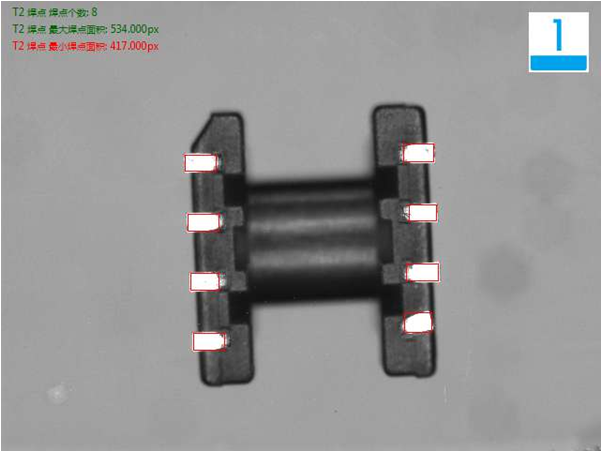

底部脚检测氧化不良品分析图:NG

绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1底部检测方式

底部脚检测缺脚不良品分析图:NG

绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1底部检测方式

底部脚检测脚歪不良品分析图:NG

绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2侧面检测方式

侧面检测原图:

绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2侧面检测方式

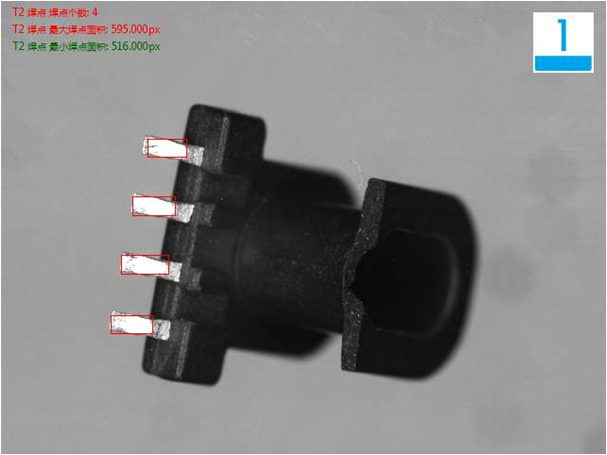

侧面检测良品分析图:OK

绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2侧面检测方式

侧面检测骨架破损不良品分析图:NG

绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3侧面背光检测方式

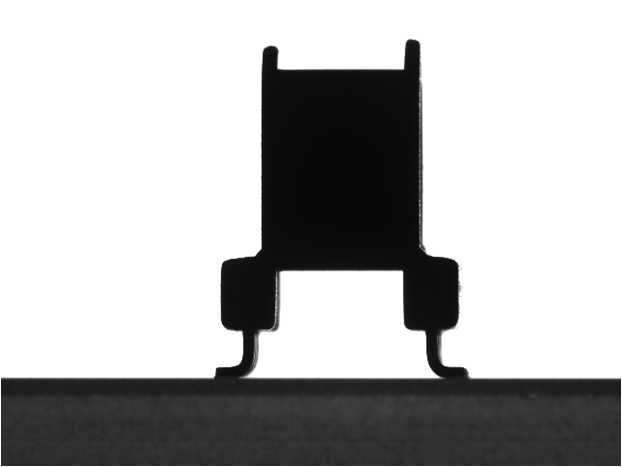

侧面背光原图:
绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3侧面背光检测方式

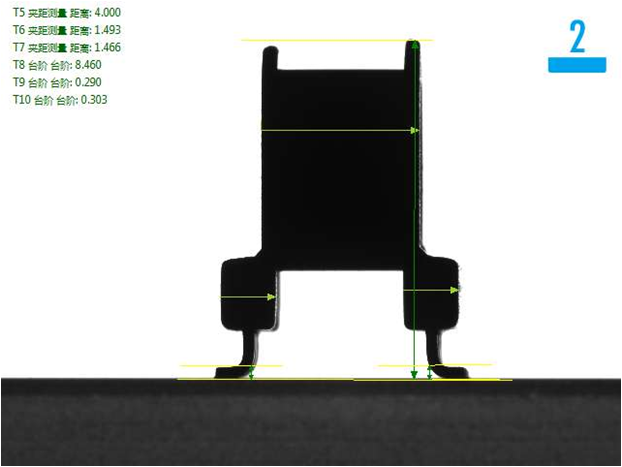

侧面背光良品分析图:OK

绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3侧面背光检测方式

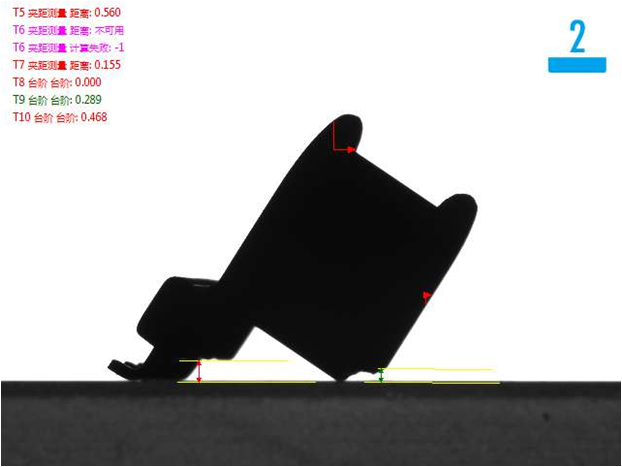

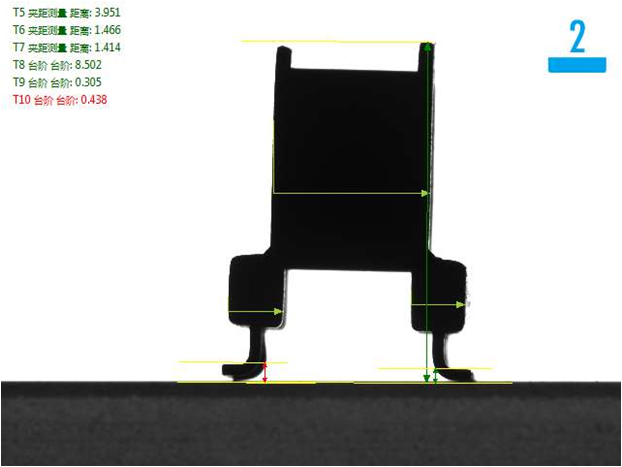

侧面背光不良品分析图:NG

绕线骨架表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

四.系统安装要求:

设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度:0-50摄氏度;

空气湿度:90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA
