随着科技的发展,在工业中,很多的产品要求都越来越高了,就包括今天介绍的螺丝接头,稍微质量有点瑕疵,都会损失不少的订单,下面跟大家说说螺丝接头是怎么用视觉检测技术提高生成质量的。

一:检测内容及要求

检测工件面积:

宽度17mm的六角螺丝头、高度21mm的样件的面积检测

检测内容:

1:底面检测头部平面刮伤

2:侧面检测高度、螺牙有无和数量

3:顶部检测螺牙前端破损

4:背光检测内小孔的直径和头部宽度

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量100-300件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:900*800*1850 mm

型号:INTSOFT_302C

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器19寸

4:工业相机: 4套,底部检测平面刮伤。侧面检测高度、螺牙。顶部检测螺牙前端 破损。 背光检测小孔直径

5:工业镜头: 4套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

二:底部面检测方式

底部检测效果原图:

螺丝接头表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1底部检测方式

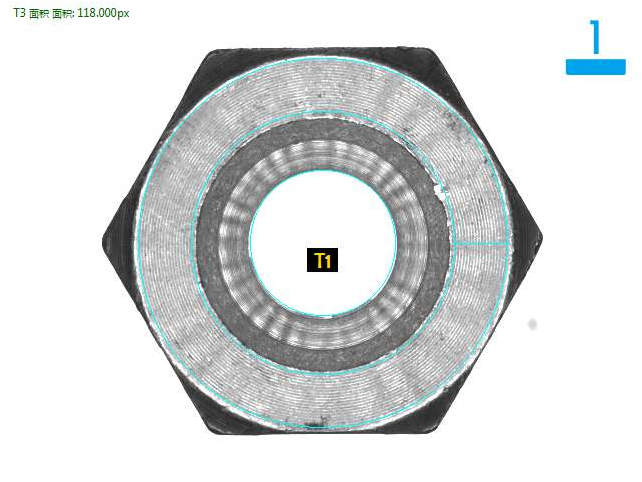

底部检测良品分析图:OK

螺丝接头表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2底部检测方式

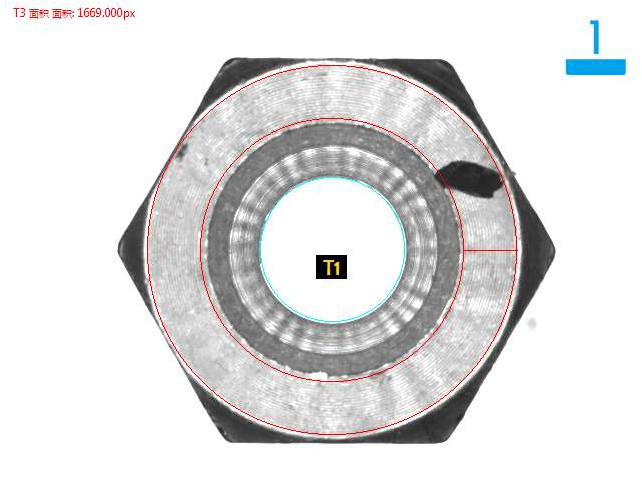

底部检测油污不良品分析图:NG

螺丝接头表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3侧面检测方式

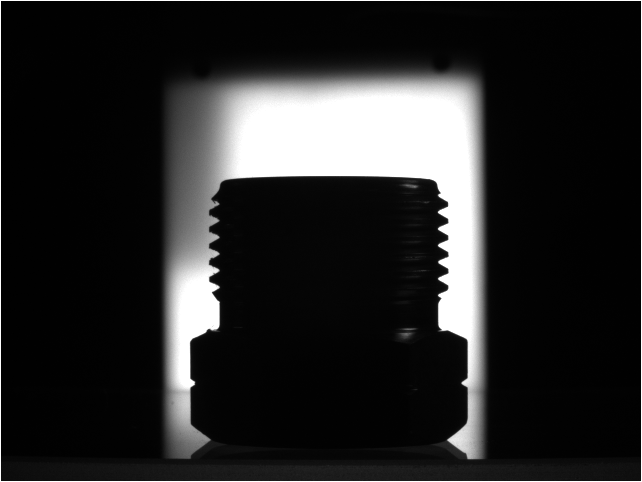

侧面检测效果原图:

螺丝接头表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:4侧面检测方式

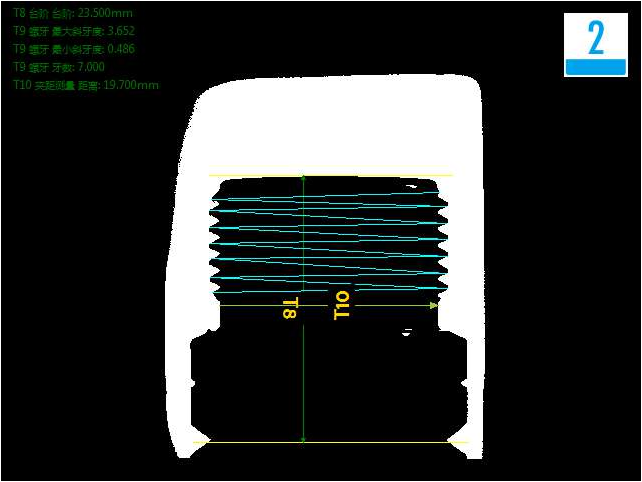

侧面检测良品分析图:OK

螺丝接头表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:5顶部检测方式

顶部检测良品分析图:OK

螺丝接头表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:6顶部背光检测方式

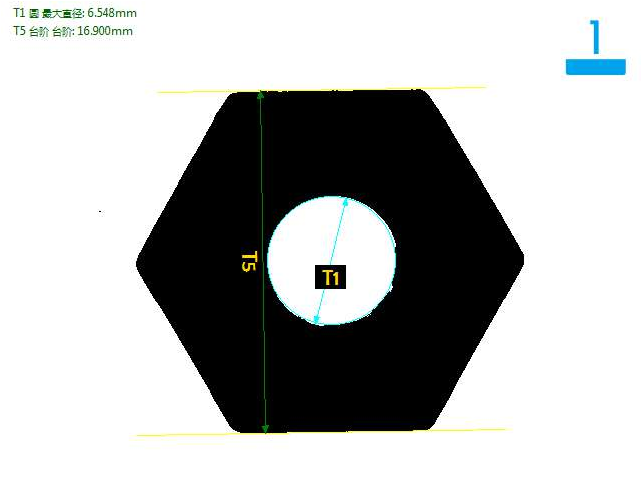

背光检测良品分析图:OK

螺丝接头表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:7顶部背光检测方式

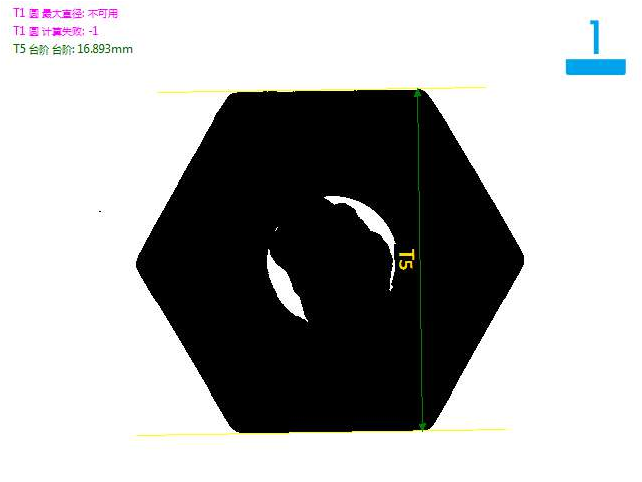

背光检测内孔不良品分析图:NG

螺丝接头表面外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

专业的事交给专业的人做,如果你的工业生产线中需要用到视觉检测类技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
