在工业生产中，设计出来的新产品不能直接批量投产，而是需要先打样，也被称为首板、快速样件，根据首板确认结构和外观、进行测试，全部确认没问才能开模具安排大批量生产，在大批量生成的时，也需要保证产品的质量，那么怎么保证产品的质量呢，目前大部分制造业都用上了机器视觉检测的技术，下面给大家分享一个工业产品表面外观瑕疵缺陷视觉检测的案例。
一、检测内容及要求检测内容： 最大尺寸长25.93mm*宽16.67 mm*高25.03mm的产品的外观检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 外底部压伤（划痕） | 底部正光检测 | 可检 | |
| 2 | 底部无压花(梅花型） | 顶部正光检测 | 可检 | |
| 3 | 压花缺损(花型不完整） | 顶部正光检测 | 可检 | |
| 4 | 孔内底部压伤（划痕或压痕） | 顶部正光检测 | 可检 | 注：（在梅花型内 |
| 划痕.压痕不可检) |
注明：图像视觉检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于180件(取决于产品送料速度)。
二、图像视觉检测设备组成及主要机构设备型号：INTSOFT-T300标准检测设备 组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | 盈泰德 | 1套 |
| 2 | 工业电脑 | 盈泰德定制 | 1套 |
| 3 | 显示器 | PHILIPS19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 2套 |
| 5 | 相机调节模组 | 盈泰德定制 | 2套 |
| 6 | 工业镜头 | FA高清光学工业镜头 | 2套 |
| 7 | 光源 | 定制光学自适应光源 | 2套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 10 | 控制系统 | 盈泰德定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |
三、样件测试图片:
底部正光检测原图：

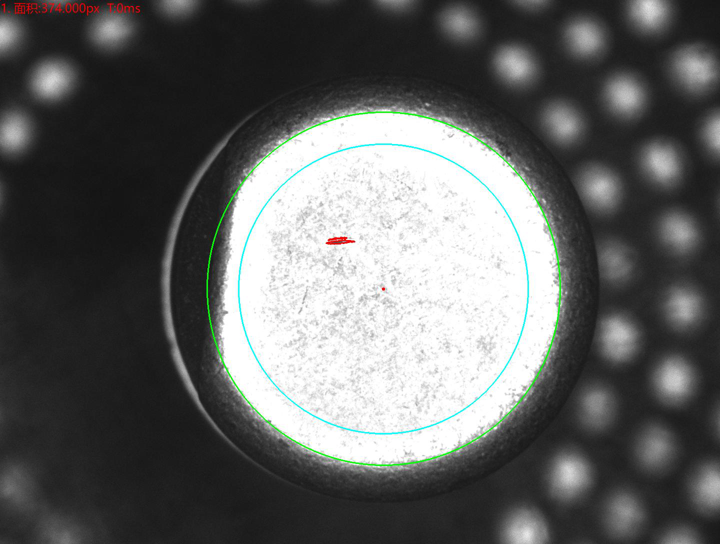

底部正光检测不良品分析图：NG 不良原因：压伤
顶部正光检测原图：

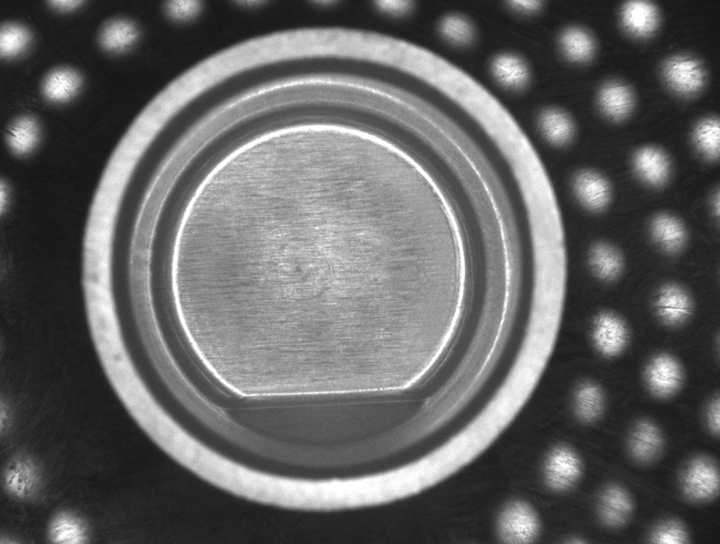

顶部正光检测不良品分析图：NG 不良原因：无压花（梅花型）
顶部正光检测原图：

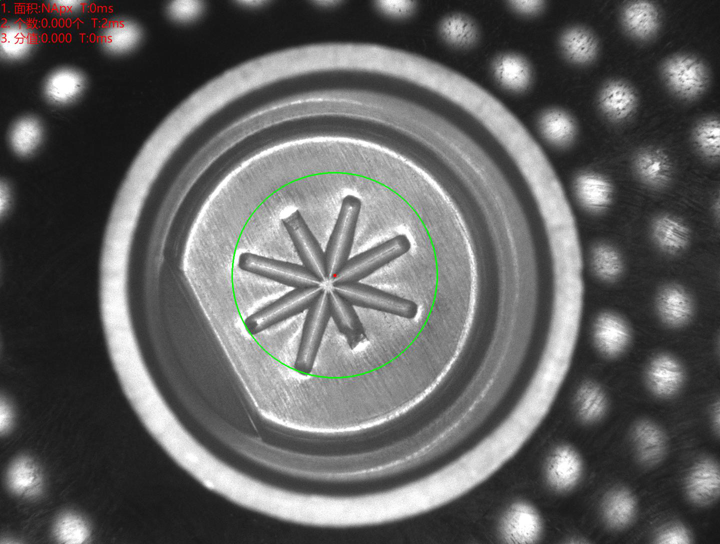

顶部正光检测不良品分析图NG 不良原因：缺损（花型不完整）

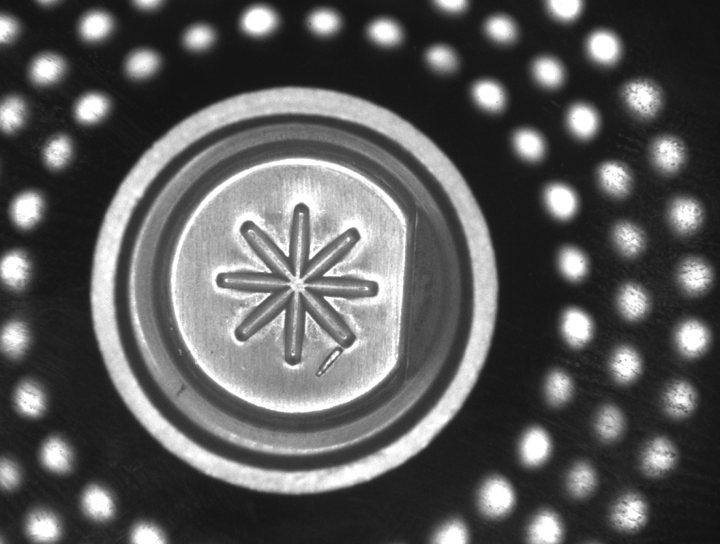

顶部正光检测原图：

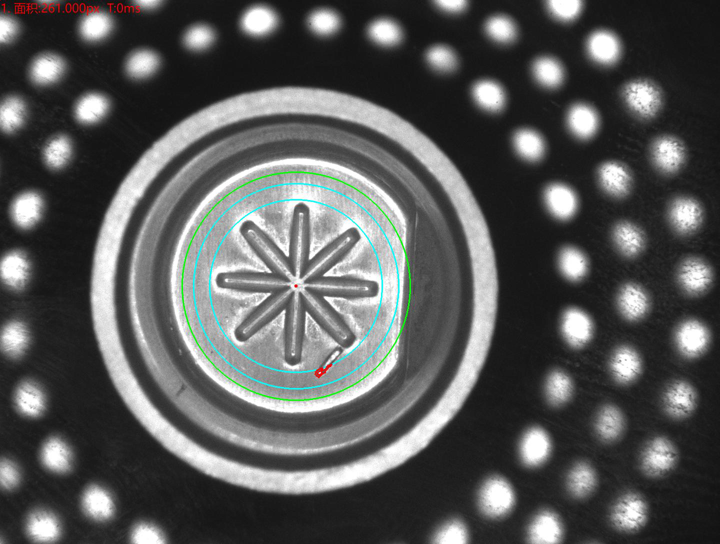

顶部正光检测不良品分析图NG 不良原因：压伤（划痕或压痕）
顶部正光检测原图：

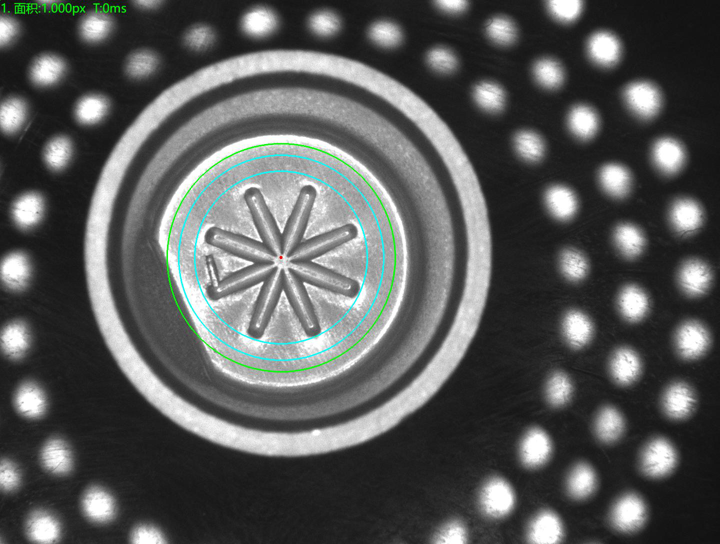

顶部正光检测不良品分析图NG 不可检 不良原因：压伤（划痕或压痕）
四、图像视觉检测设备安装要求:设备放置的检测空间: 安装盈泰德科技视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
