一:检测内容及要求

检测工件面积: 宽17mm*高6mm的圆环橡胶圈检测

检测内容

1:底面检测表面脏污及缺口

2:侧面45度检测表面脏污

3:侧面45度检测表面脏污

4:侧面45度检测表面脏污

5:顶部检测表面脏污及缺口

注明:以上检测项目,均需要在影像下清晰可见才能检测。

检测效率:每分钟检测数量180-300件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤。

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

1:INTvision视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 5套, 两套70*70背光,两套环形白光

5:工业镜头: 5套FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:进料设备(皮带送料、皮带下料)。

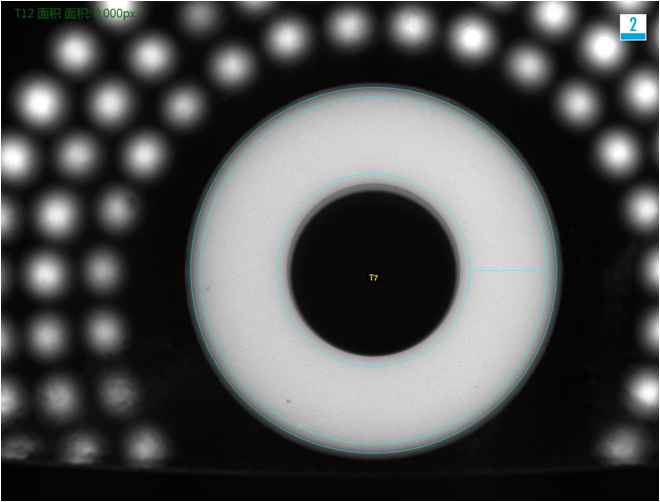

三:1 底面检测方式

底面检测良品分析图:OK

橡胶圈密封圈表面缺陷检测(塑胶行业视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

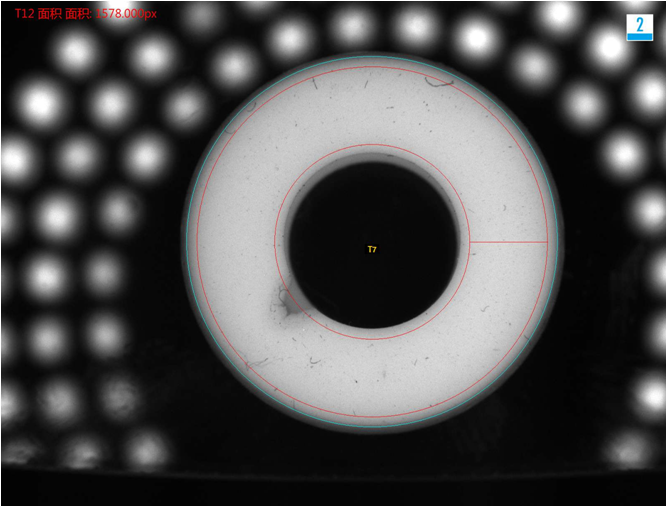

三:1 底面检测方式

底面检测缺口不良分析图:NG

橡胶圈密封圈表面缺陷检测(塑胶行业视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

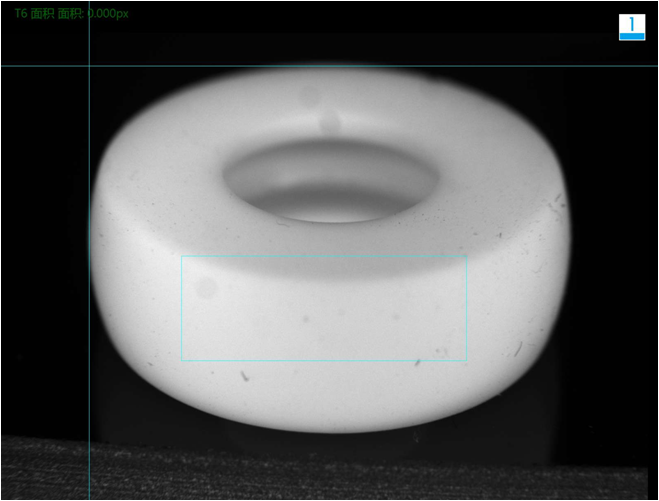

三:2 侧面45度检测方式

侧面45度检测良品分析图:OK

橡胶圈密封圈表面缺陷检测(塑胶行业视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

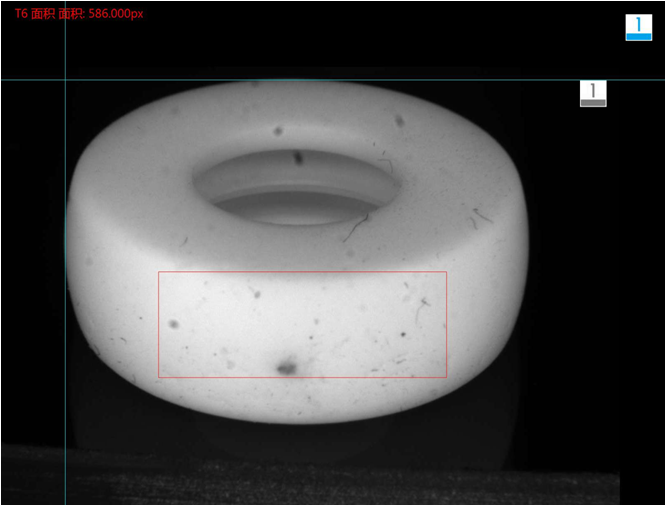

三:2 侧面45度检测方式

侧面45度检测轻微不良分析图:NG

橡胶圈密封圈表面缺陷检测(塑胶行业视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3 侧面45度检测方式

侧面45度检测良品分析图:OK

橡胶圈密封圈表面缺陷检测(塑胶行业视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3 侧面45度检测方式

侧面45度检测轻微不良分析图:NG

橡胶圈密封圈表面缺陷检测(塑胶行业视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:4 侧面45度检测方式

侧面45度检测良品分析图:OK

橡胶圈密封圈表面缺陷检测(塑胶行业视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:4 侧面45度检测方式

侧面45度检测轻微不良分析图:NG

橡胶圈密封圈表面缺陷检测(塑胶行业视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:5 顶部检测方式

顶部检测良品分析图:OK

橡胶圈密封圈表面缺陷检测(塑胶行业视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:5 顶部检测方式

顶部检测缺口不良分析图:NG橡胶圈密封圈表面缺陷检测(塑胶行业视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装科宜达视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz,  耗电<1KVA
