纽扣五金件视觉检测设备,主要检测划痕、脏污、压印、水印、变形、电镀发白等。

一:检测内容及要求

检测工件面积:

高2.8mm*Φ10mm的样件的外观检测

检测内容:

1.底部正光检测外观

2.底部正光检测外观

3.顶部正光检测外观

4.顶部正光检测外观

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量250-350件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸: 900*800*1850 mm

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机: 4套, 2个底部正光 2个顶部正光

5:工业镜头: 4套,4个FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

三:1 底部正光检测方式

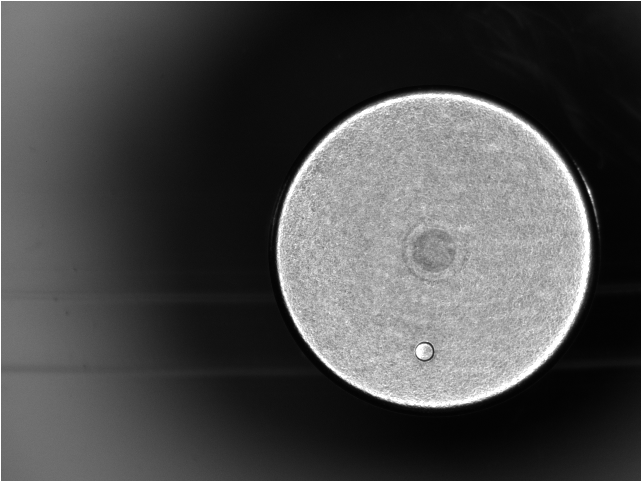

底部检测效果原图:

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1 底部正光检测方式

底部检测良品效果分析图: OK

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1 底部正光检测方式

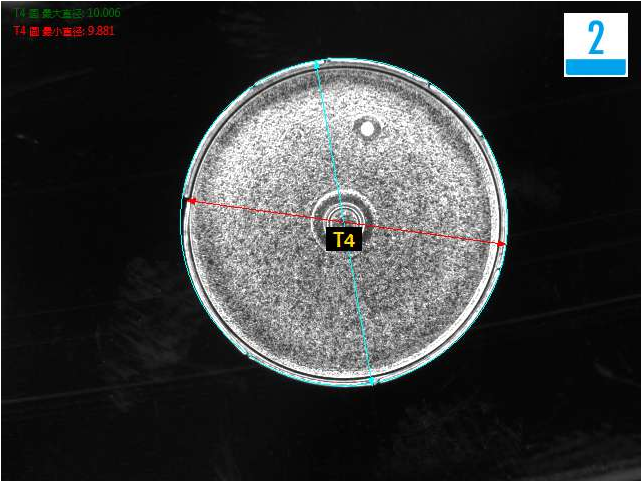

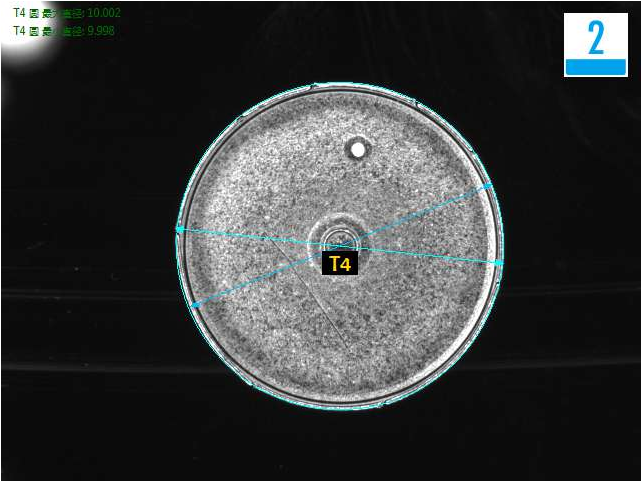

底部检测不良品效果分析图(变形):NG

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 底部正光检测方式

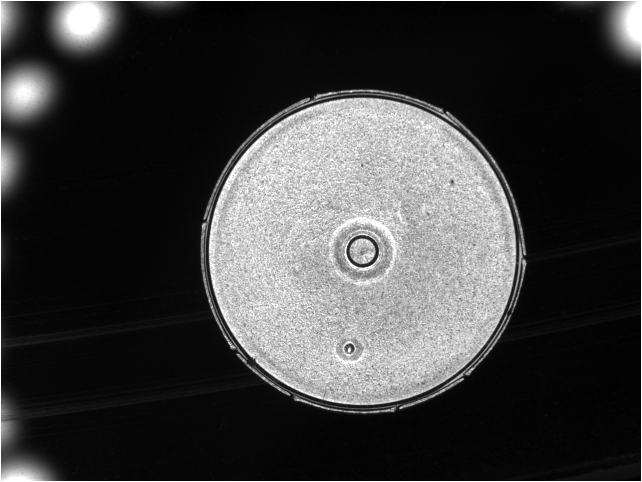

底部检测效果原图:

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 底部正光检测方式

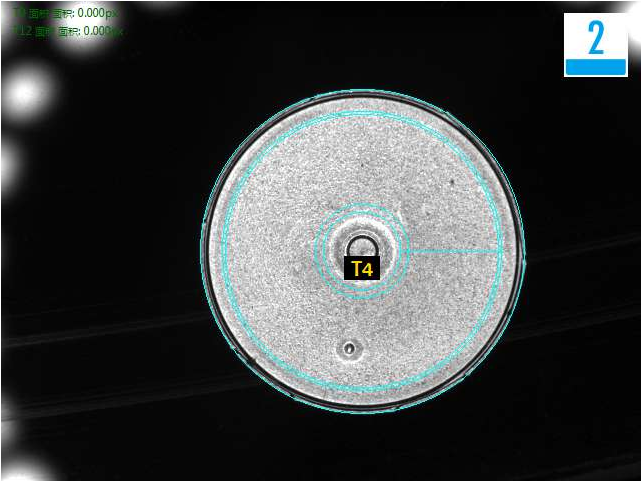

底部检测良品效果分析图: OK

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 底部正光检测方式

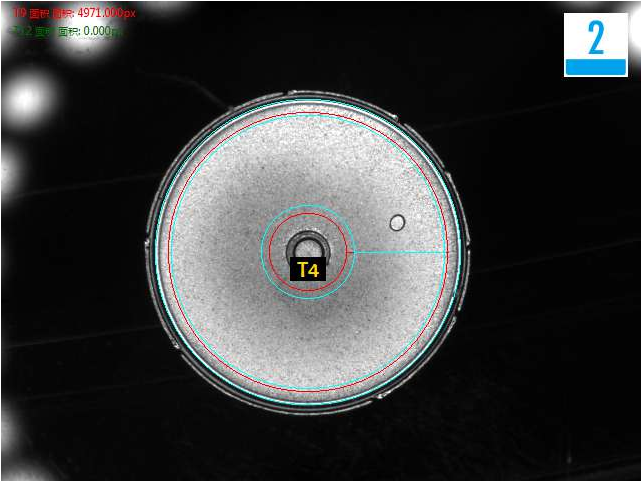

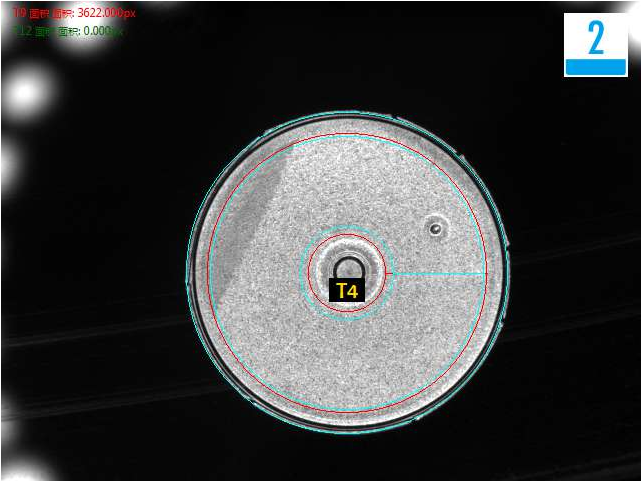

底部检测不良品效果分析图(电镀发白):NG

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 底部正光检测方式

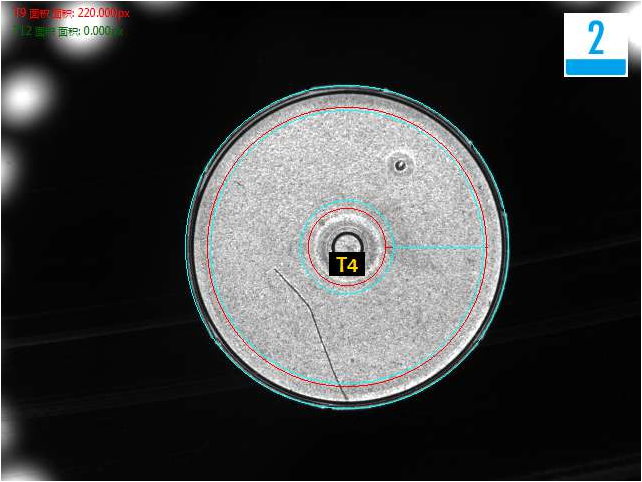

底部检测不良品效果分析图(划伤):NG

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 底部正光检测方式

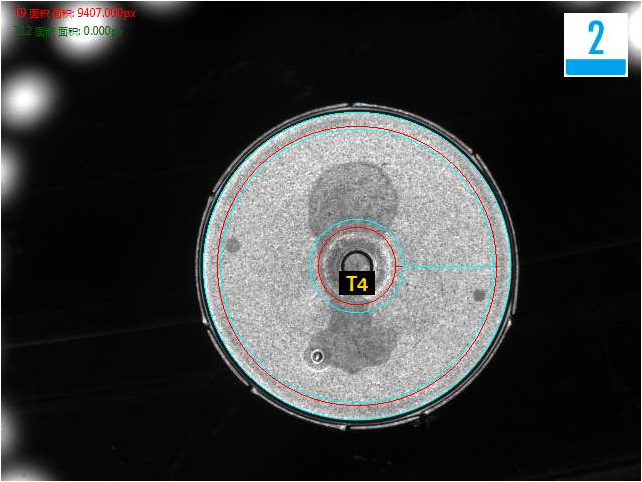

底部检测不良品效果分析图(水印):NG

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 底部正光检测方式

底部检测不良品效果分析图(脏污):NG

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三: 3 顶部正光检测方式

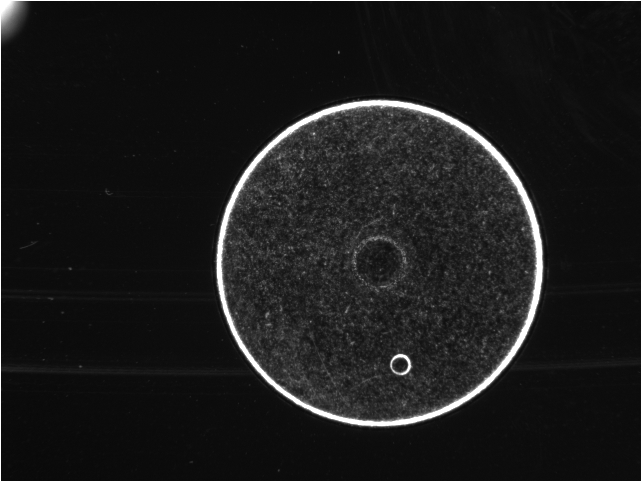

顶部检测效果原图:

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三: 3 顶部正光检测方式

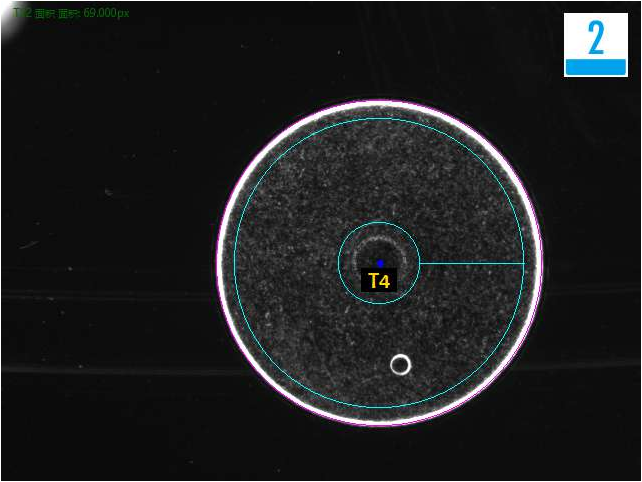

顶部检测良品效果分析图: OK

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3 顶部正光检测方式

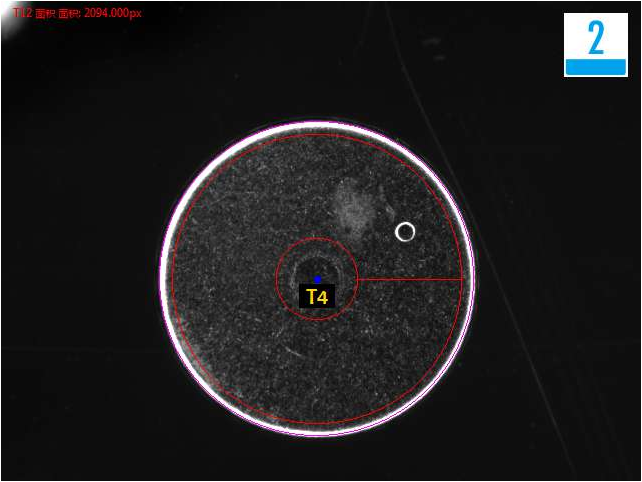

顶部检测不良品效果分析图(水印):NG

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3 顶部正光检测方式

顶部检测不良品效果分析图(压印):NG

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三: 4 顶部正光检测方式

顶部检测效果原图:

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三: 4 顶部正光检测方式

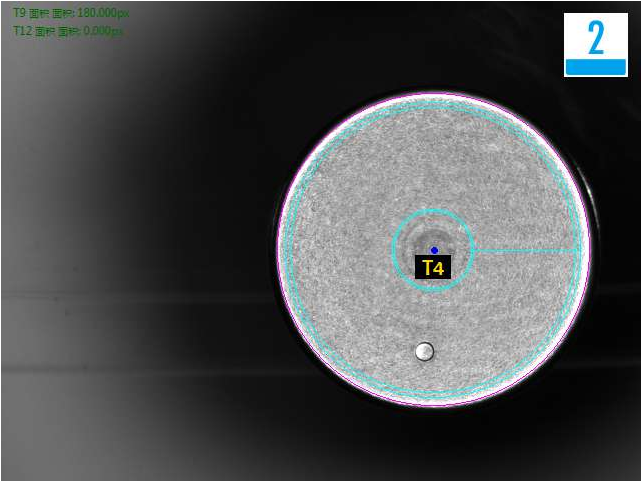

顶部检测良品效果分析图: OK

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:4 顶部正光检测方式

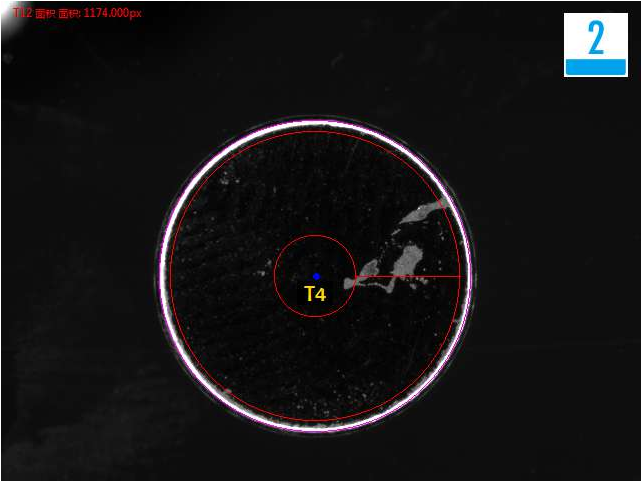

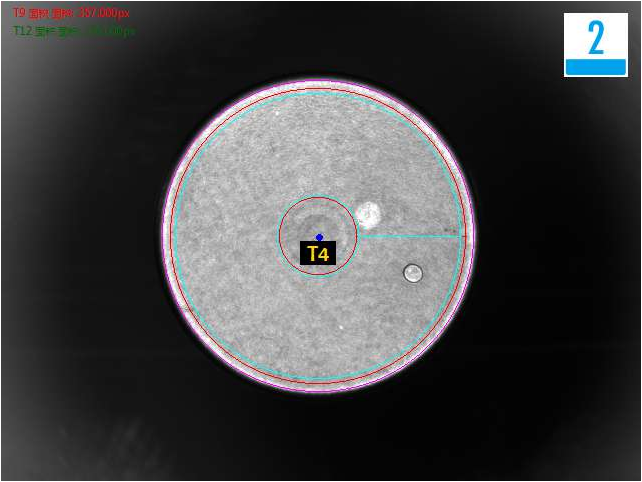

顶部检测不良品效果分析图(脏污):NG

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:4 顶部正光检测方式

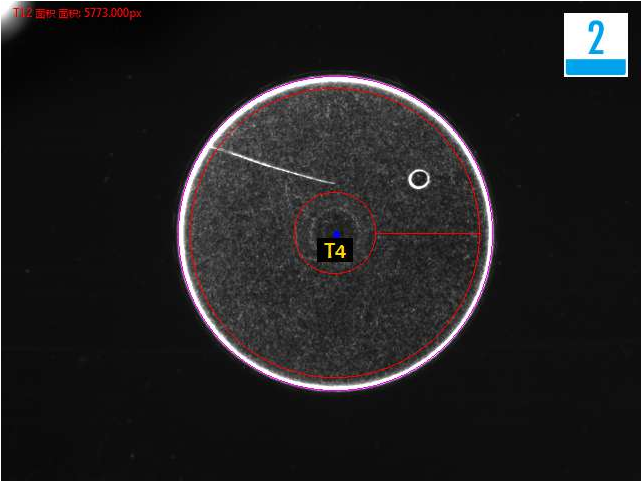

顶部检测不良品效果分析图(划伤):NG

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:4 顶部正光检测方式

顶部检测不良品效果分析图(腐蚀):NG

纽扣五金件表面外观瑕疵缺陷视觉检测案例-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

四.系统安装要求:

设备放置的检测空间: 在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA
