一、检测内容及要求检测内容: 最大尺寸直径30mm*高度3.8mm的产品的外观检测

序号 检测位置 检测方式 是否可检
1 破损 正光检测 可检
2 划伤 正光检测 不可检

注明:o型橡胶密封圈变形检测设备检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于120件(取决于产品送料速度)。

二、设备组成及主要机构设备型号:YTD-T300标定制机 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量 备注
1 视觉检测软件 盈泰德 1套 数据可上传
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 2套
5 相机调节模组 盈泰德定制 2套
6 工业镜头 FA高清光学工业镜头 2套
7 光源 定制光学自适应光源 2套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

三、样件测试图片:
底部正光检测原图:
橡胶密封圈变形检测(橡胶外观视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

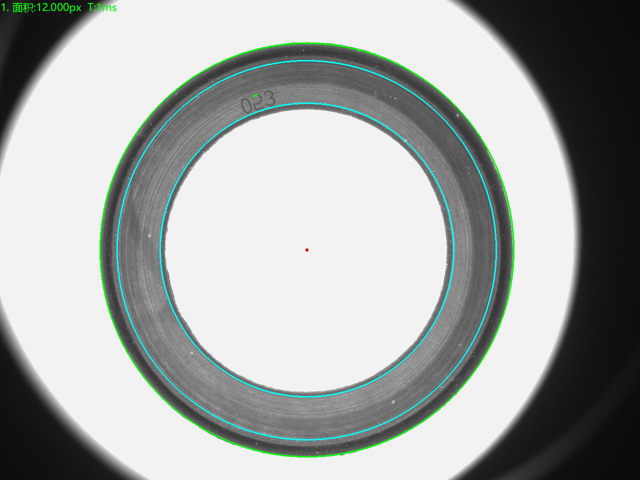

底部正光检测良品分析图:OK

橡胶密封圈变形检测(橡胶外观视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

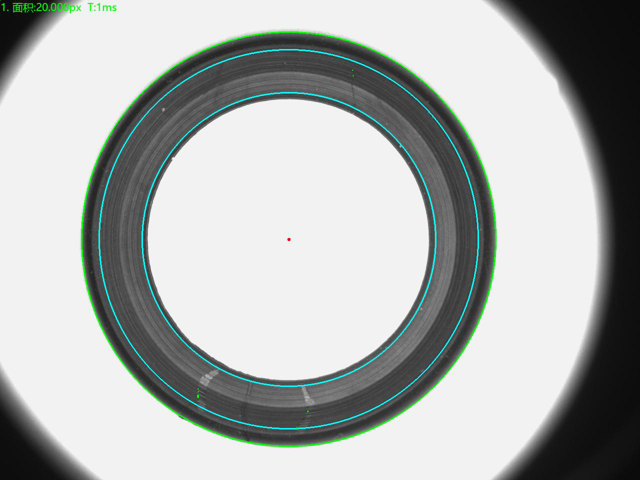

底部正光检测分析图: NG 不良原因:破损

橡胶密封圈变形检测(橡胶外观视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

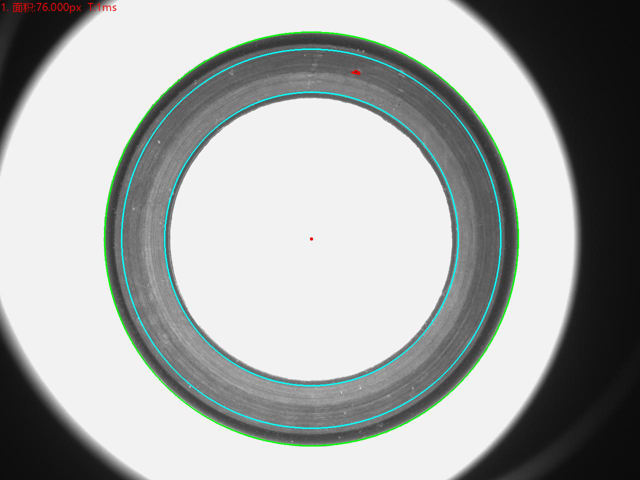

底部正光检测分析图: NG 不良原因:划伤 分析结果:不可检

橡胶密封圈变形检测(橡胶外观视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测
顶部正光检测良品分析图:OK
橡胶密封圈变形检测(橡胶外观视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测
顶部正光检测分析图: NG 不良原因:破损

橡胶密封圈变形检测(橡胶外观视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测
顶部正光检测分析图: NG 不良原因:划伤 分析结果:不可检
橡胶密封圈变形检测(橡胶外观视觉检测案例)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测
四、o型橡胶密封圈变形检测设备安装要求:

设备放置的检测空间: 立体式设备检测机台配置检测软件和所需相机光源,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA。
