检测内容及要求检测内容: 产品的分类检测

序号 检测位置 检测方式 是否可检
1 分类 正光检测 可检

注明:盈泰德科技研发生产的硅胶视觉自动检测设备检测内存卡项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。
样品图:

内存卡视觉检测(内存卡瑕疵缺陷视觉检测方案)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测
二、设备组成及主要机构设备型号:云盘高速检测机2口下料 (方形) 外形尺寸950*850*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS22”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 盈泰德定制 1套
6 工业镜头 远心高清光学工业镜头 1套
7 环形光源 定制光学自适应光源 1套
8 控制系统 盈泰德定制 1套
9 伺服电机 松下 1套
10 减速机 盈泰德定制 1套

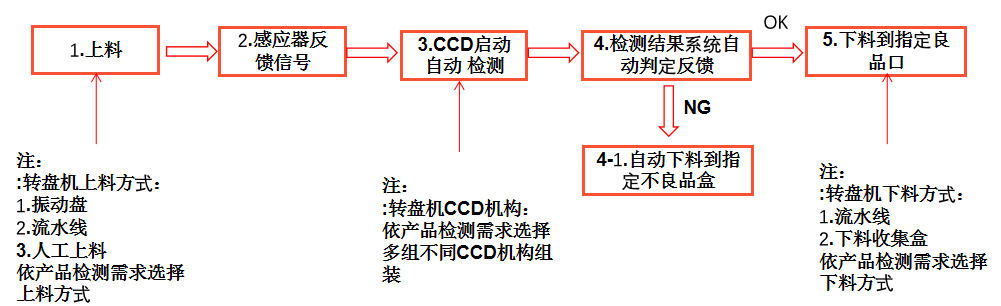

设备检测流程内存卡视觉检测(内存卡瑕疵缺陷视觉检测方案)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测
三、样件测试图片:

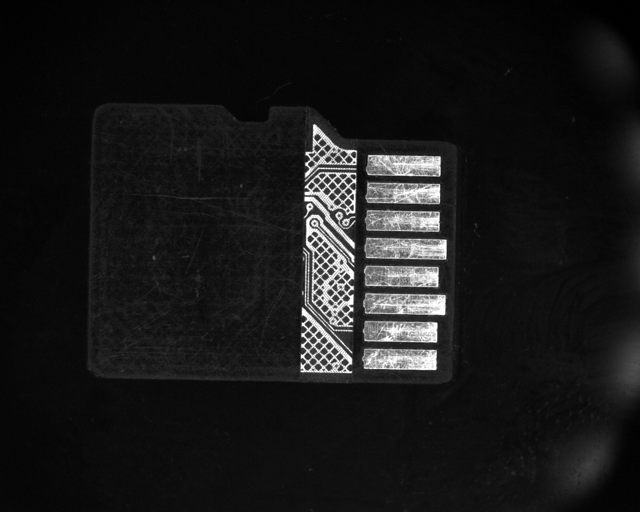

顶部正光检测样件原图

内存卡视觉检测(内存卡瑕疵缺陷视觉检测方案)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

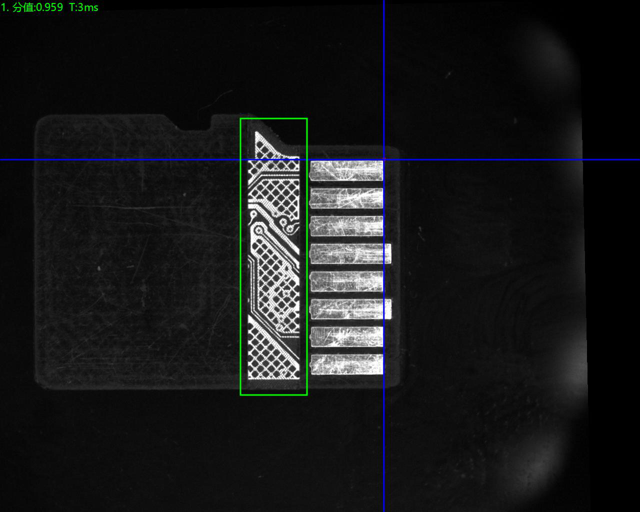

顶部正光检测良品分析图:OK

内存卡视觉检测(内存卡瑕疵缺陷视觉检测方案)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

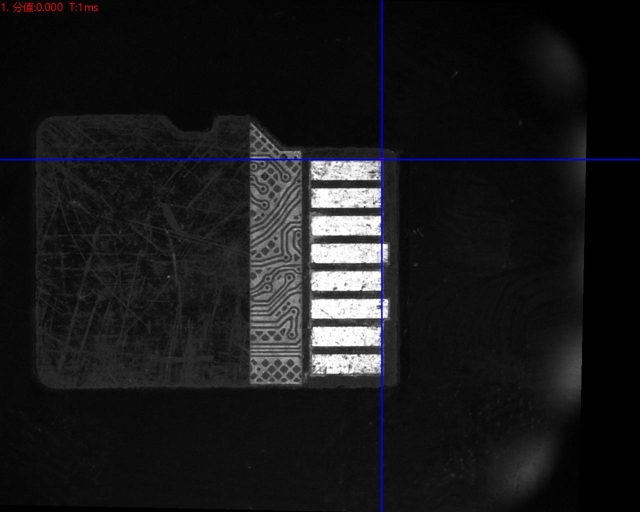

顶部正光检测不良品分析图:NG 不良特征:

内存卡视觉检测(内存卡瑕疵缺陷视觉检测方案)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

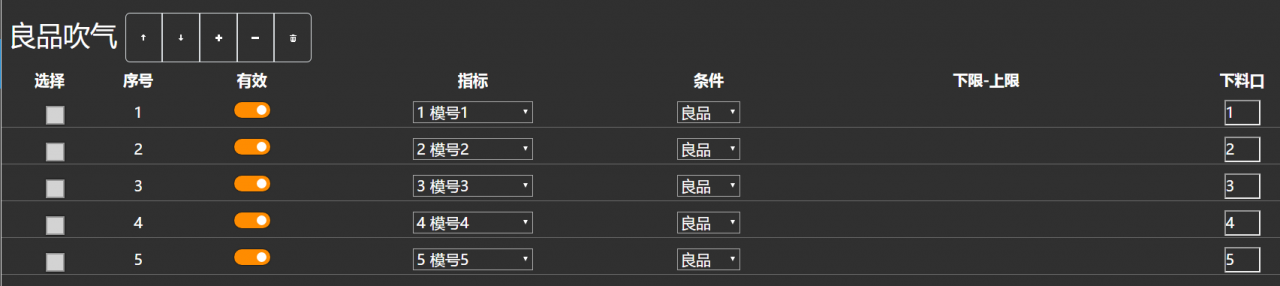

下料口区分展示图

内存卡视觉检测(内存卡瑕疵缺陷视觉检测方案)-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测
四、系统安装要求

设备放置的检测空间: 安装盈泰德科技视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA。

盈泰德科技成立到现在,一直致力于图像技术及机器视觉检测技术的研发,如果你的工业生产线中需要用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
