检测内容及要求

检测工件面积:

宽度11mm*长度17.5mm的平面样件的外观检测

检测内容:

1:底面检测油污、杂色

2:侧面检测高度、宽度

3:顶部检测焊角有无、电镀、油污

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:900*800*1850 mm

型号:INTSOFT_302C

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器19寸

4:工业相机: 3套,底部检测平面杂色、油污。侧面检测高度。顶部检测焊角电镀 、油污

5:工业镜头:3套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

三:1底部检测方式

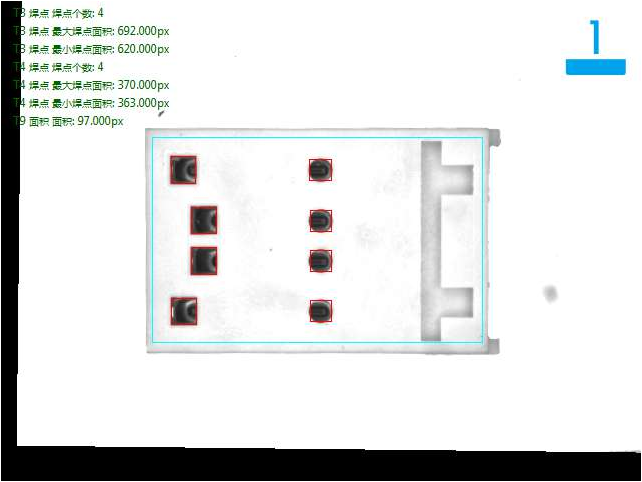

底部检测良品分析图:OK

USB内插座外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1底部检测方式

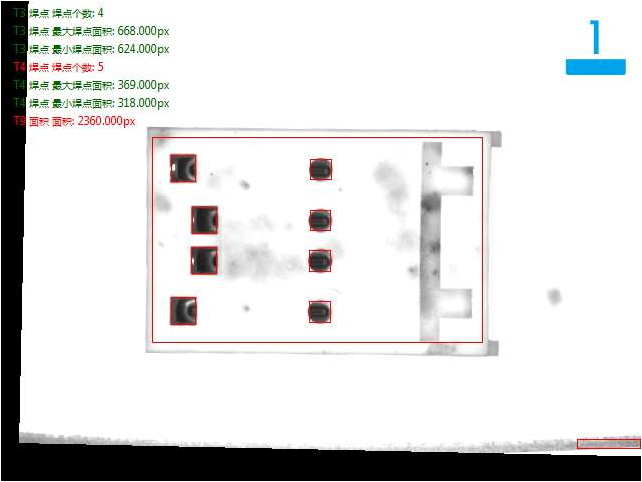

底部检测油污良品分析图:NG

USB内插座外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1底部检测方式

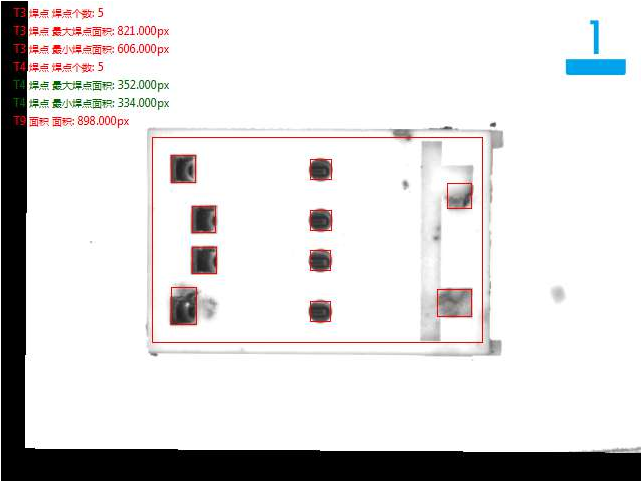

底部检测杂色不良品分析图:NG

USB内插座外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2侧面检测方式

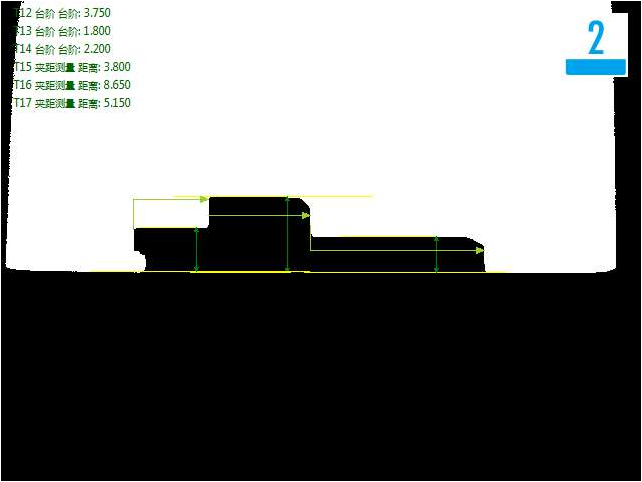

侧面检测良品分析图:OK

USB内插座外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2侧面检测方式

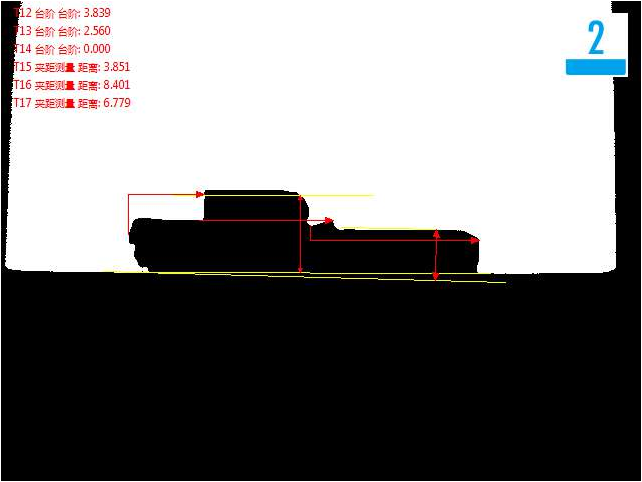

侧面检测不良品分析图:NG

USB内插座外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

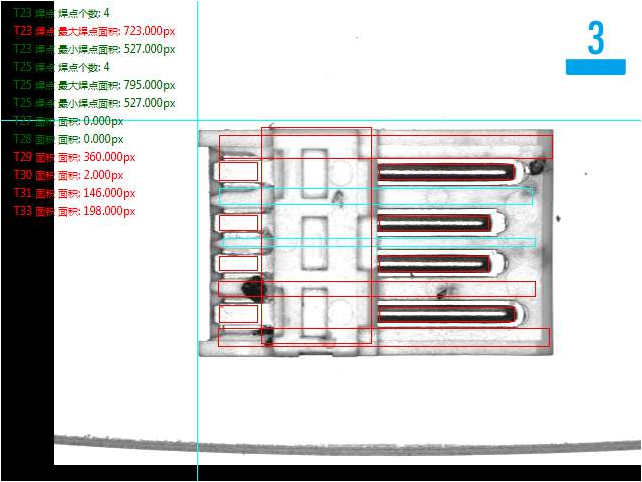

三:3顶部检测方式

顶部检测良品分析图:OK

USB内插座外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3顶部检测方式

顶部检测油污不良品分析图:NG

USB内插座外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3顶部检测方式

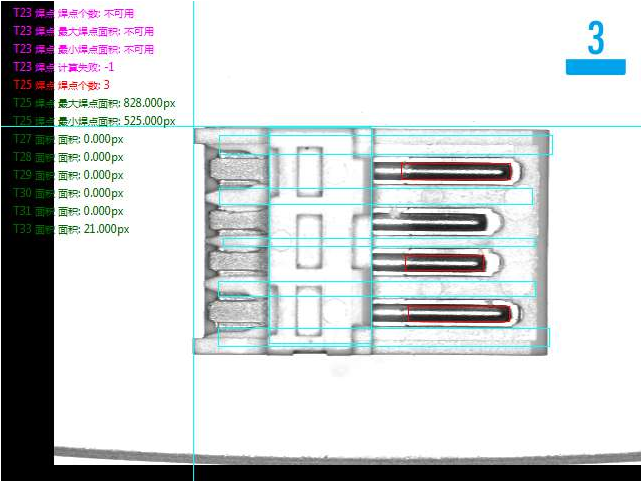

顶部检测缺针不良品分析图:NG

USB内插座外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3顶部检测方式

顶部检测针不良品分析图:NG

USB内插座外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:3顶部检测方式

顶部检测电镀不良品分析图:NG

USB内插座外观尺寸及瑕疵视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

四.系统安装要求:

设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度:0-50摄氏度;

空气湿度:90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA,气压0.35~0.7MPa

以上为USB内插座机器视觉检测方案,专业的事交给专业的人做,如果你的工业生产线中需要用到视觉检测类的技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
