给大家分享一个引脚(Pin)电子元器件表面外观瑕疵缺陷的视觉检测方案。

引脚,又叫管脚,英文叫Pin。就是从集成电路(芯片)内部电路引出与外围电路的接线,所有的引脚就构成了这块芯片的接口。

引线末端的一段,通过软钎焊使这一段与印制板上的焊盘共同形成焊点。引脚可划分为脚跟(bottom)、脚趾(toe)、脚侧(side)等部分。

一:检测内容及要求

检测工件面积:

长13.09mm*宽8.83mm高5.88mm样件的外观&尺寸检测

检测内容:

1:底部正光检测外观

2:顶部正光检测外观

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测200-250,数量根据样件送料速度。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸: 900*800*1850 mm

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机: 2套:1个底部正光 1个顶部正光

5:工业镜头:2套:2个FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

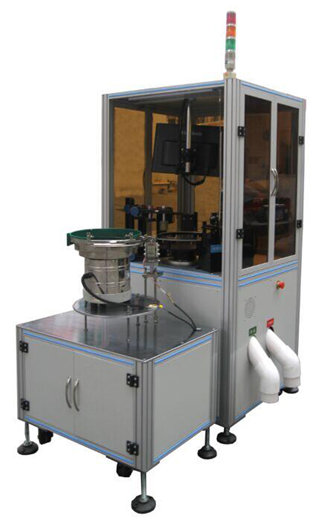

二.1: 设备外观3D立体图

引脚(Pin)电子元器件外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1底部正光检测方式

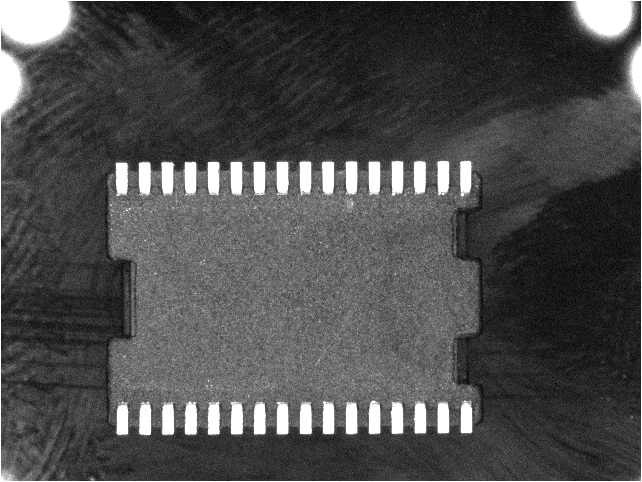

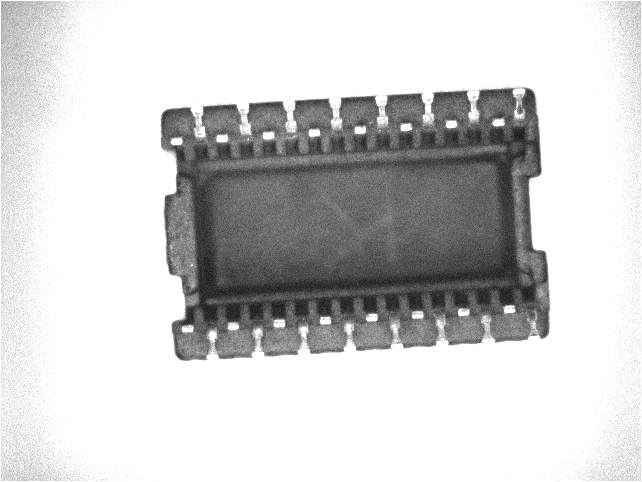

底部检测效果原图:

引脚(Pin)电子元器件外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1 底部正光检测方式

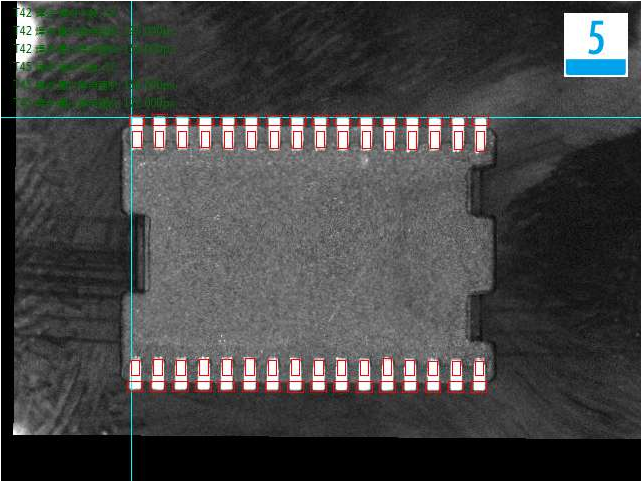

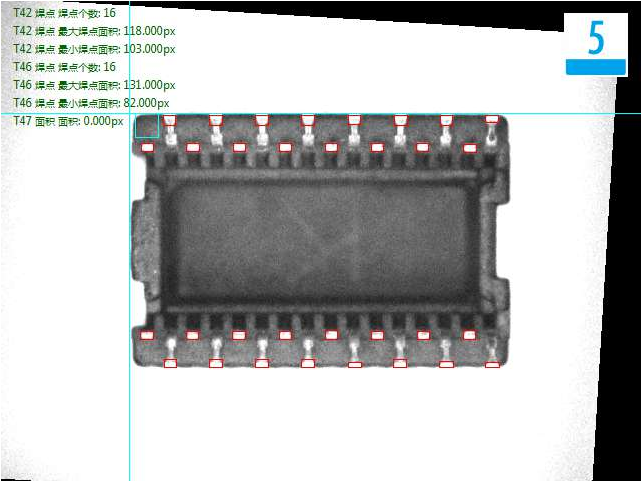

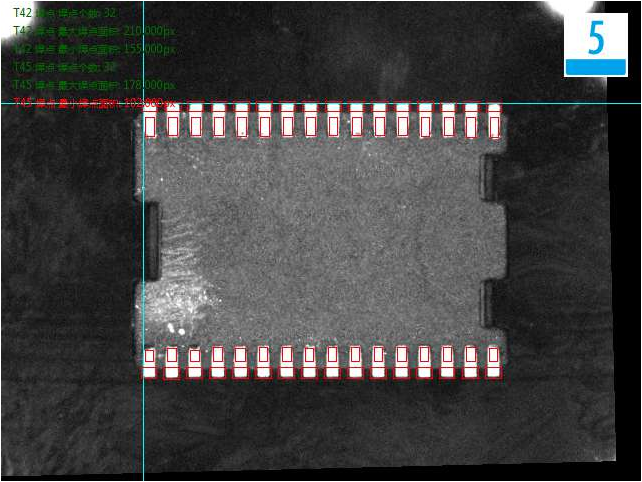

底部检测良品分析图:OK

引脚(Pin)电子元器件外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1 底部正光检测方式

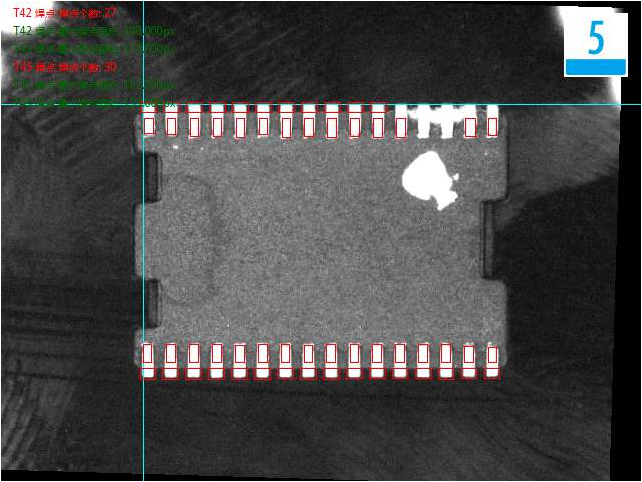

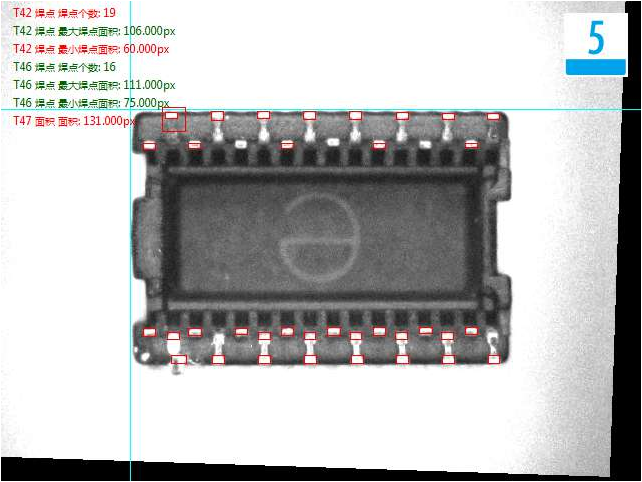

底部检测不良品(反面卡珠子)分析图:NG

引脚(Pin)电子元器件外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1 底部正光检测方式

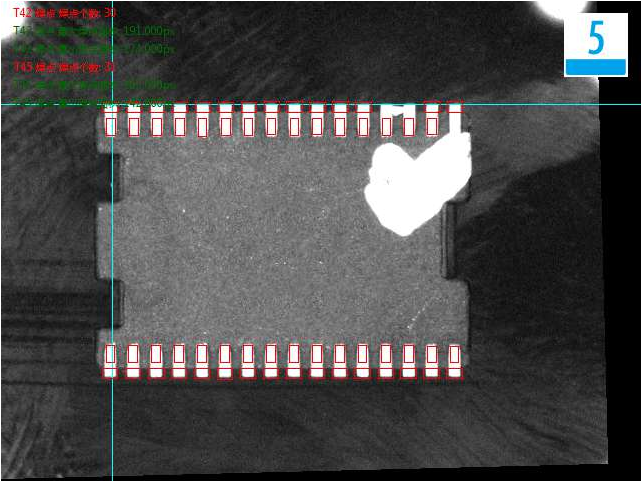

底部检测不良品(反面歪脚)分析图:NG

引脚(Pin)电子元器件外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1 底部正光检测方式

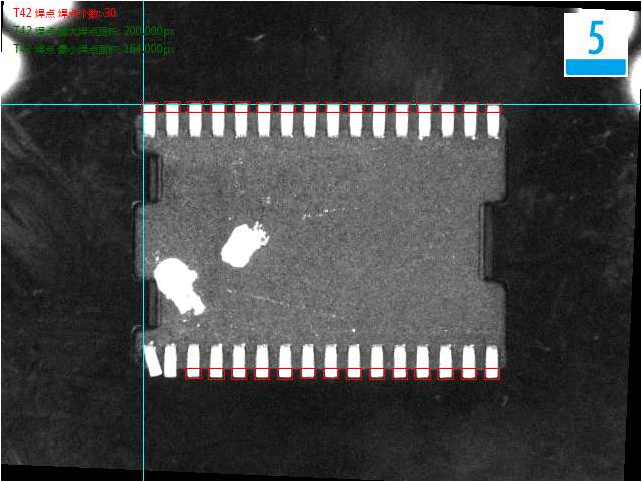

底部检测不良品(毛边)分析图:NG

引脚(Pin)电子元器件外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:1 底部正光检测方式

底部检测不良品(细渣)分析图:NG

引脚(Pin)电子元器件外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2顶部正光检测方式

顶部检测效果原图:

引脚(Pin)电子元器件外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 顶部正光检测方式

顶部检测良品分析图:OK

引脚(Pin)电子元器件外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

三:2 顶部正光检测方式

顶部检测不良品(正面歪脚)分析图:NG

引脚(Pin)电子元器件外观瑕疵缺陷视觉检测方案-机器视觉_视觉检测系统_视觉检测设备_3D缺陷检测

四.系统安装要求:

设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA

更多视觉检测设备应用案例,欢迎跟我们盈泰德科技聊聊,专业的事交给专业的人做,如果你的工业生产线中需要用到视觉检测等技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
