一：检测内容及要求
检测工件面积：
整体高度4*2.5mm的圆柱形样件的检测
检测内容：
1:底部检测边缘切口、有无孔、直径
2:侧面检测总高度
3:顶部检测直径、有无孔
注明:以上检测项目,均需要在影像下清晰可见才能检测
检测效率：每分钟检测数量200-400件(根据样件送料速度)。
分工段进行:按照检测内容细分检测步骤
二： 视觉检测设备组成及主要机构
整体构成：尺寸： 900*800*1850 mm
型号:INTSOFT_302C
1:盈泰德科技视觉检测软件
2:工业电脑
3:显示器 19寸
4:工业相机: 3套,底部与顶部检测直径、有无孔、边缘切口。侧面检测高度
5:工业镜头: 3套FA工业相机
6:专业玻璃盘
7:电磁阀
8:减速机
9:振动柜
10:进料设备(振动盘,直振,控制器)。
三：1 底部检测方式
底部检测效果原图:
三：1 底部检测方式

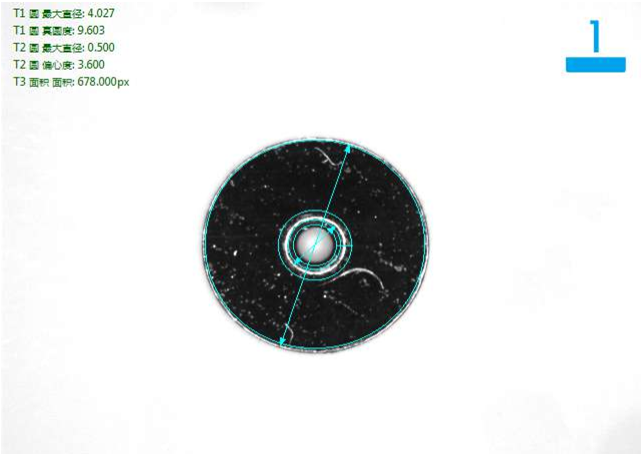

底部检测良品分析图:OK
三：1 底部检测方式

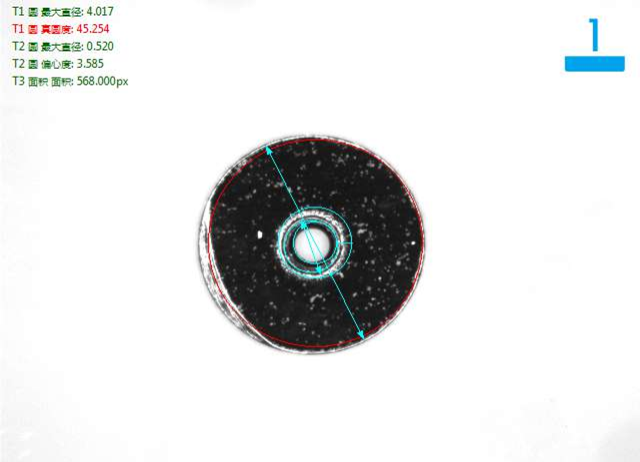

底部检测边缘切口不良品分析图:NG
三：1底部检测方式

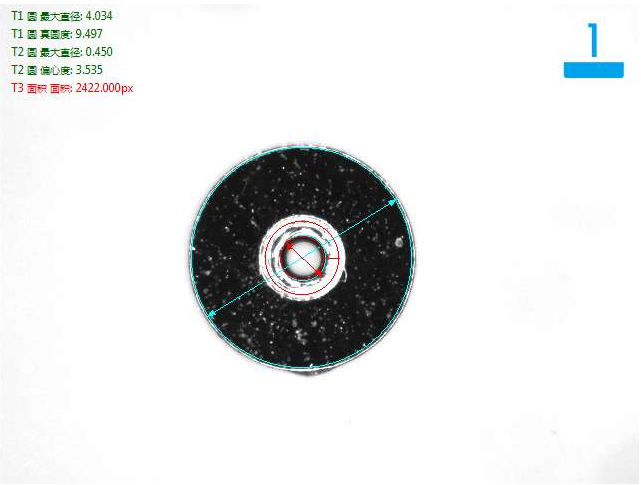

底部检测内孔过大不良品分析图:NG
三：1底部检测方式

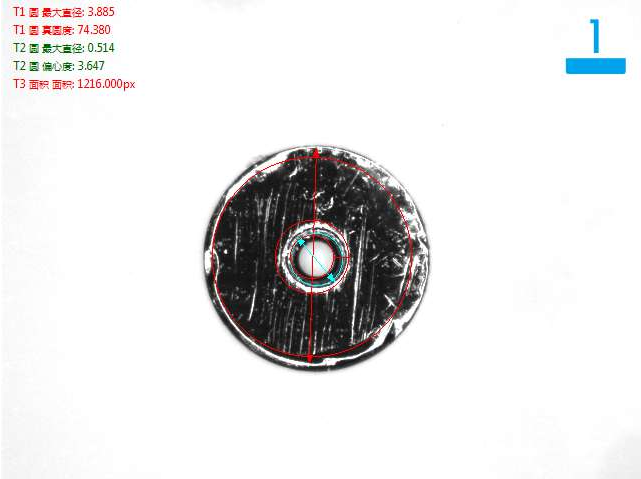

底部检测破损不良品分析图:NG
三：2侧面检测方式

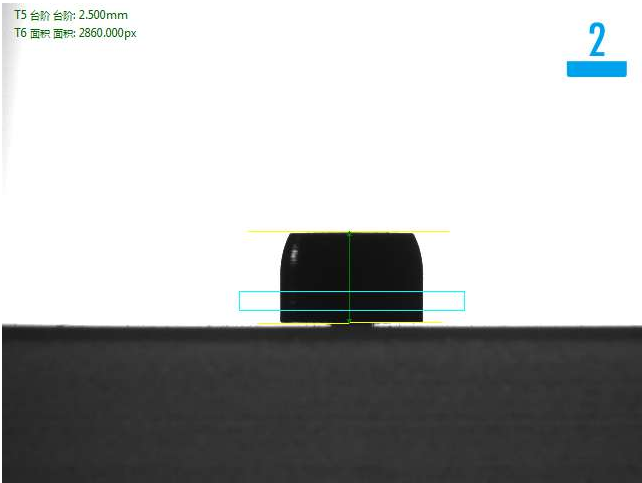

侧面检测良品分析图:OK
三：2侧面检测方式

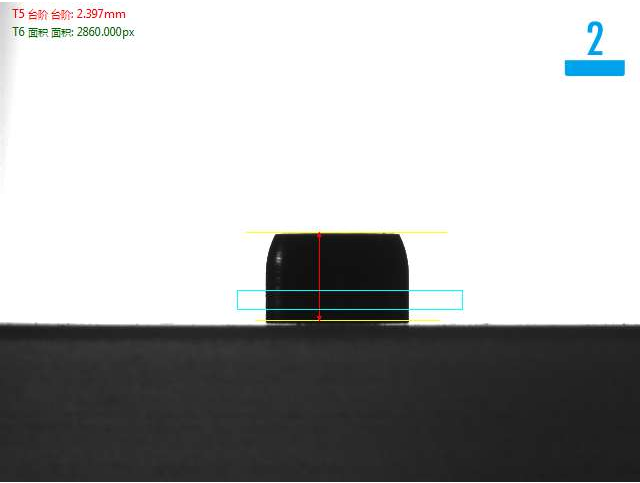

侧面检测高度不良品分析图:NG
三：3顶部检测方式

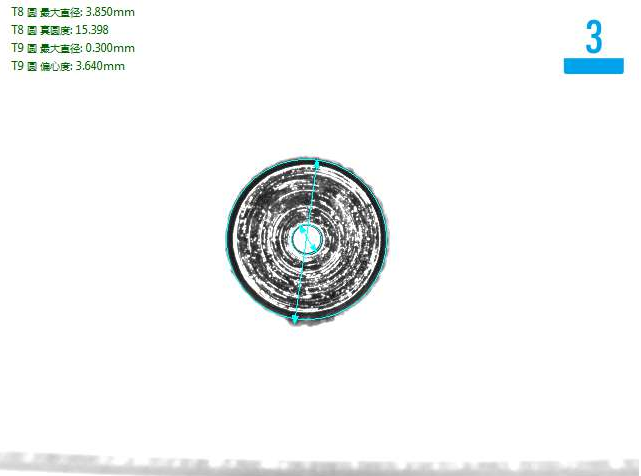

顶部检测良品分析图:OK
四.系统安装要求:
设备放置的检测空间: 在流水线边单独安装盈泰德视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA
如过你的工业生产线中，可能需要用得上类似的机器视觉检测方面的技术，那么不妨和我们盈泰德科技聊聊，我们会先根据你的需求分析，免费从一个专业的角度来给一个合适你的方案，然后再听取你的意见，即使没达成合作，我们也希望能多认识个朋友，每一位和我们沟通过的朋友，你们的信任和满意，都是我们的鞠躬尽瘁的方向。
